Control precis al temperaturii: Asigură rezultate fiabile cu deviații minime.
Performanță stabilă: Proiectată pentru teste consistente și precise.
Wide Testing Range: Acoperă temperaturi de la -40°C până la +150°C și presiuni scăzute până la 1kPa.
Protecție Multi-Strat: Garantează funcționarea sigură în condiții extreme.
Seria ITM-LAB GDJZ combină testarea la temperaturi înalte și joase cu simularea presiunii reduse a aerului pentru a evalua fiabilitatea produsului în condiții de mediu controlate.
Proiectată pentru aplicații aerospațiale, electronice, telecomunicații și industriale, seria oferă simulare la presiune joasă de până la 1 kPa, capacități de cameră personalizabile și configurații de temperatură specifice aplicației.
Echipamentele care operează la altitudini mari pot experimenta o presiune atmosferică redusă odată cu schimbările de temperatură. Aceste condiții pot afecta gestionarea termică, izolația electrică, componentele etanșe și fiabilitatea generală a echipamentului.
Seria GDJZ permite expunerea la temperatură și presiune joasă într-o singură cameră, susținând testarea fiabilității de mediu, dezvoltarea produsului și programele de calificare.
Condițiile de testare sunt configurate în funcție de profilul termic-presiune necesar, caracteristicile probei și procedura de testare aplicabilă.
Seria GDJZ combină reglarea temperaturii cu reducerea controlată a presiunii pentru simularea altitudinii. Pe baza specificațiilor publicate din serie, fluctuația temperaturii este de ±0,5°C, deviația de temperatură ≤±2°C, iar uniformitatea temperaturii ≤2,0°C în condiții specificate de testare.
Sistemul de presiune suportă simulări până la 1 kPa, cu rate de tranziție a presiunii reglabile. Performanța temperaturii și presiunii în condiții de funcționare simultană depind de configurația selectată și condițiile de testare.
Capacitatea camerei și dimensiunile interne pot fi personalizate pentru a se adapta diferitelor dimensiuni ale probelor, sarcinilor de testare și cerințelor de laborator.
Camera dispune de un interior din oțel inoxidabil SUS304, o construcție izolată și o fereastră de observație pentru monitorizarea probelor în timpul testelor. Dimensiunile camerei, suporturile probelor și accesoriile selectate sunt determinate de aplicație.
Seria GDJZ poate fi configurată cu echipamente de răcire de suport, în funcție de capacitatea camerei și cerințele termice.

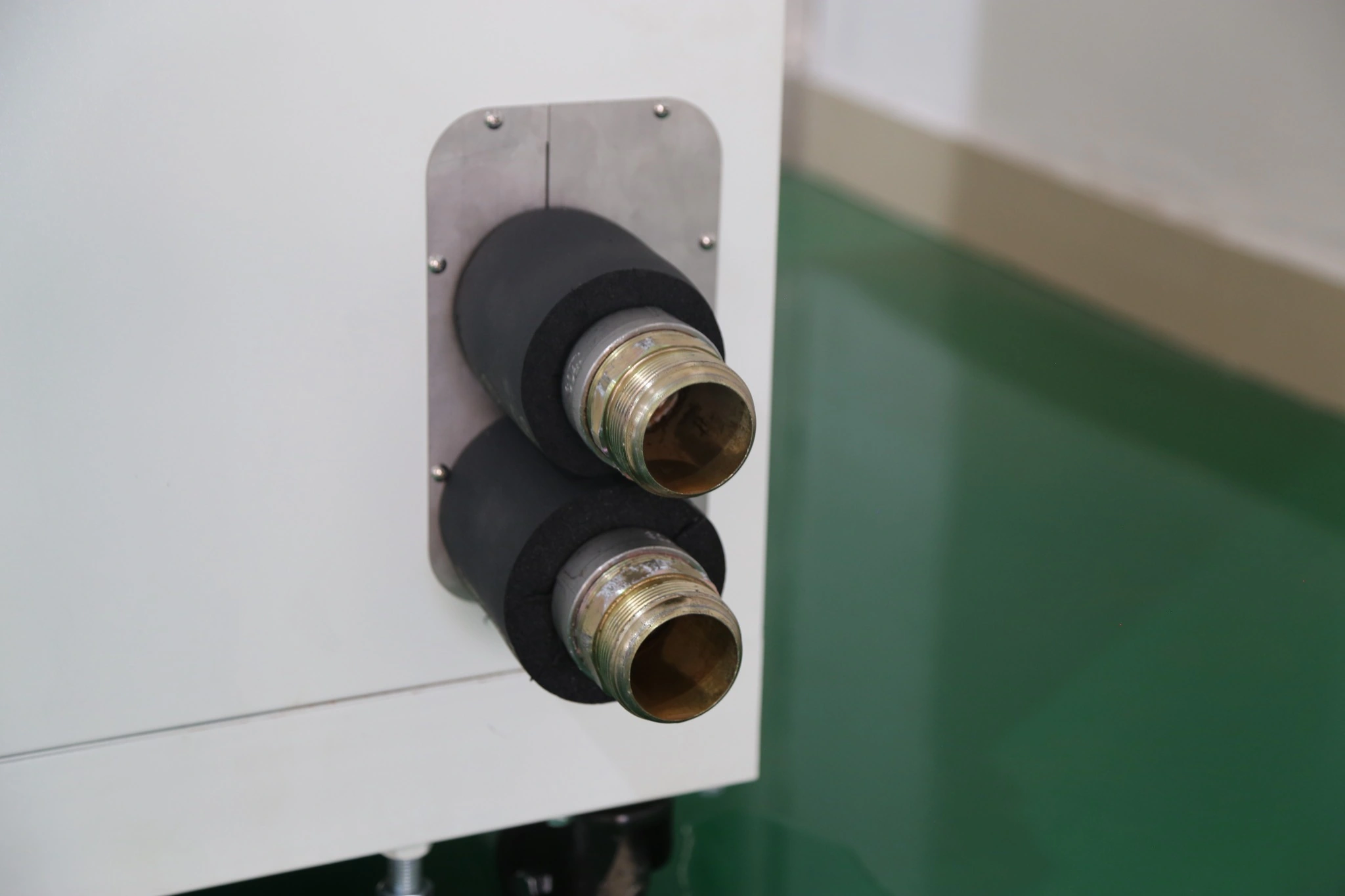

Proiectul ITM-LAB prezentat aici încorporează un răcitor industrial extern conectat la camera de mediu, demonstrând o configurație de sistem specifică aplicației.
Seria GDJZ suportă configurații specifice aplicațiilor. Valorile de performanță publicate trebuie interpretate conform modelului selectat și condițiilor de testare declarate.
| Capacitate a camerei | >Personalizabil |
| Interval de temperatură | −40°C până la +150°C (specificația publicată a seriei); configurații alternative disponibile |
| Fluctuație de temperatură | ±0,5°C |
| Deviație de temperatură | >≤±2°C |
| Uniformitate a temperaturii | ≤2.0°C |
| Rata de încălzire | ≥3°C/min |
| Rata de răcire | ≥1°C/ | min
| Depășirea temperaturii | ≤1°C |
| Interval de presiune | Presiunea atmosferică normală până la 1 kPa |
| Deviație de presiune | ≤±2 kPa (≥40 kPa); ≤±5% (2–40 kPa); ≤±0,1 kPa (≤2 kPa) |
| Timp de reducere a presiunii | Dependent de configurație |
| Rata de recuperare a presiunii | ≥10 kPa/min |
| Altitude Simulation | RateAjustabil conform configurației |
| Interior al camerei | SUS304 oțel inoxidabil |
| Exterior | Oțel laminat la rece | acoperit
| Dimensiuni ale camerei | >Personalizabil |
| Configurație de răcire | Specific aplicației; răcitor industrial extern disponibil |
GDJZ-535L-B reprezintă o configurație specifică a proiectului, nu capacitatea fixă a întregii serii.
| Parametru | Proiect de referință |
|---|---|
| Volum efectiv | 535 L |
| Dimensiuni interioare (W × H × D) | 850 × 900 × 700 mm |
| Sarcina maximă în cameră | 50 kg |
| Dimensiuni exterioare (W × H × D) | 1.150 × 2.100 × 1.750 mm |
| Material interior | Oțel inoxidabil SUS304 |
| Sistem de răcire | Răcitor industrial extern în sistemul fotografiat |
Alte dimensiuni ale camerelor și configurațiile echipamentelor pot fi revizuite în funcție de cerințele proiectului.
Seria GDJZ este proiectată pentru evaluarea echipamentelor și componentelor expuse la presiuni scăzute ale aerului, extreme de temperatură sau condiții de mediu combinate.
| Aerospațial & Aviație | Avionică, senzori și ansambluri electronice expuse la condiții de altitudine |
| Electronică & Electrică | Ansambluri de circuite, echipamente electrice și carcase etanșe |
| Telecomunicații | >Module de comunicații și sisteme electronice care funcționează în locații ridicate |
| Echipamente industriale | Instrumente, dispozitive de control și testare a fiabilității mediului |
Profilul adecvat de testare depinde de mediul de funcționare al produsului, durata expunerii și standardul aplicabil.
Seria GDJZ poate fi evaluată pentru proceduri de testare de mediu care implică temperatură și presiune redusă a aerului, inclusiv:
IEC 60068-2-13 — Presiune scăzută a aerului
IEC 60068-2-1 / IEC 60068-2-2 — Căldură rece și uscată
IEC 60068-2-40 — Presiune combinată de aer rece/scăzut
RTCA DO-160 Secțiunea 4 — Temperatură și altitudine
MIL-STD-810 Metoda 500 — Presiune joasă (altitudine)
Adecvarea pentru un anumit standard sau categorie de testare trebuie confirmată în raport cu condițiile de temperatură-presiune necesare, durata expunerii, încărcătura probelor și configurația echipamentului.
Listarea acestor standarde nu implică certificarea sau conformitatea cu fiecare procedură.
Ca producător de marcă originală, ITM-LAB oferă proiectare și producție de camere bazate pe aplicații pentru diferite cerințe de testare de mediu.
Clienții pot specifica dimensiunile camerei, profilurile de temperatură și presiune, caracteristicile probei și echipamentele de suport. Opțiunile disponibile și performanța sunt revizuite în funcție de configurația inginerească finală.
Pentru o recomandare corectă, vă rugăm să furnizați:
Intervalul necesar de temperatură și presiunea minimă absolută
Dimensiunile probelor, greutatea și încărcătura termică de funcționare
Capacitatea camerei sau spațiul de lucru utilizabil
Rata necesară de tranziție a presiunii și durata expunerii
Standardul de testare aplicabil sau procedura de testare pentru clienți
Funcții de control necesare, interfețe și condiții de instalare
Testarea temperaturii și presiunii joase configurată pentru aplicația dumneavoastră
ITM-LAB oferă camere de testare de mediu GDJZ personalizate, cu suport ingineresc pentru dimensionarea camerelor, condițiile de testare și echipamentele de suport.
Acțiune intervalul necesar de temperatură, profilul de presiune, dimensiunile probei și standardul de testare aplicabil pentru a primi o recomandare de configurație adecvată.
Solicită o fișă tehnică | Trimite cerințele pentru test | Obține o ofertă
O cameră de testare la altitudine simulează reducerea presiunii atmosferice pentru a evalua modul în care componentele și echipamentele se comportă în condiții de altitudine mare. Configurațiile cu control de temperatură suportă, de asemenea, testarea în medii termice combinate și de presiune joasă.
Specificația GDJZ publicată indică o presiune minimă de 1 kPa. Condițiile de presiune și temperatură realizabile depind de configurația selectată și profilul de testare.
Da. Seria GDJZ este proiectată pentru testarea combinată a temperaturii și presiunilor joase. Intervalul de temperatură atins la o anumită presiune trebuie confirmat pentru configurația camerei selectată.
Da. ITM-LAB oferă capacități și dimensiuni interne personalizabile ale camerelor. 535 L GDJZ-535L-B este un proiect de referință, nu singura dimensiune disponibilă.
Sistemul poate fi configurat pentru anumite proceduri de testare de mediu. Potrivirea finală depinde de metoda de testare specificată, profilul temperatură-presiune, condițiile probei și configurația echipamentului.
Nu neapărat. Sistemul GDJZ fotografiat folosește un răcitor industrial extern. Aranjamentele de răcire sunt determinate în funcție de designul camerei selectate și cerințele de funcționare.
