Nume produs

Răcire cu apă în cameră de încercare rapidă a temperaturii

Model

KTB-225L (fără sarcină 12 °C /min)

Volum efectiv

225L

Dimensiunea camerei interioare

L 500 mm*H 750 mm*A 600 mm

Dimensiunea camerei exterioare

W1000mm * H 1650mm * D1200mm (în funcție de dimensiunea reală)

Performanță

Interval de temperatură

-55 °C până la + 125 °C

Interval de temperatură RAMP

-55 °C până la +125 °C

Fluctuația temperaturii

± 0,5 °C

Abaterea temperaturii

≤± 1,5 °C

Uniformitatea temperaturii

≤ 2,0 °C (-55~+125 °C);

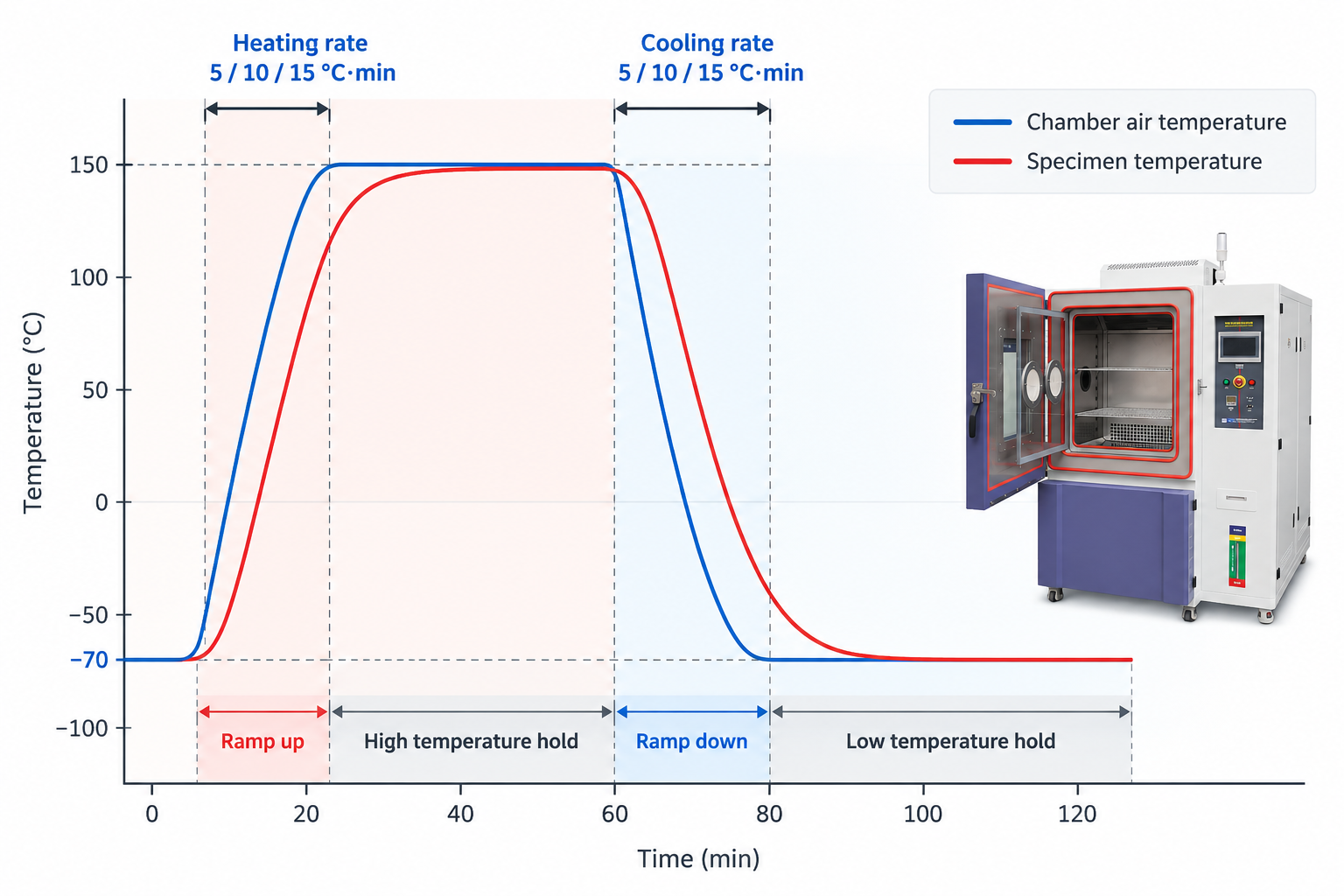

Temperatura RAMP

Rata de modificare

Liniar, reglabil în 1 2 °C /min (fără sarcină)

Căldură de temperatură

și depășirea la rece

≤5 °C

Sarcina maximă

Fiecare strat are o sarcină de 20 kg , cu 2 straturi în total.

Încărca

Niciunul

Zgomot

≤ 75dB (nivel sonor A)

Faceți testul
Standardele

IEC60068-2-14:2009) Test de mediu Partea 2: Test N Variația temperaturii

(IEC60068-2-1:2007) Metoda de testare la temperatură scăzută.

(IEC60068-2-2:2007) Metoda de testare la temperaturi ridicate.

Structură și materiale

Camera exterioară

Placă de oțel de culoare zincată acoperită cu pulverizare pe două fețe.

Camera interioară

Placă din oțel inoxidabil SUS304#.

Strat de izolație

Spumă poliuretanică dură + bumbac ultra-fin din fibră de sticlă ecologică

Ușă

Tip ușă simplă

Fereastra de observare

Ușa unică este echipată cu o fereastră mare de observare a sticlei cu vid cu 3 straturi (30 * 40CM ) care generează căldură și este rezistentă la transpirație. Cadrul ușii este echipat cu un dispozitiv electric de încălzire (reglare automată) antiîngheț și anticondens, astfel încât să puteți observa clar starea testului probei de testare în cutie prin fereastra de observare în orice moment.

Focă

Bandă de etanșare din silicon importată originală

Port de echilibrare a presiunii

Tip de partajare a drenajului de 1/2 inch

Lampă

Fereastra de observare este echipată cu un set de lămpi de economisire a energiei de 9W .

Sistem de măsurare a temperaturii de alimentare cu aer

Alimentare cu aer

Ieșire de aer superioară de înaltă uniformitate și retur de aer inferior

Motor de circulație

2 motoare Taiwan TECO 1HP

Roată de vânt

Ventilator de circulație centrifugă cu mai multe lame, lame din aliaj de aluminiu rezistente la temperaturi ridicate și scăzute

Senzori

Senzor de temperatură cu rezistență la platină American PT100

Sistem de frigerare cu cameră

Compresor

2 compresoare germane semiermetice

Agenți frigorifici

Agent frigorific ecologic nefluorurat

(DuPont, SUA) HFC R404A/R23

Condensator

Condensator de apă cu carcasă și tub

Evaporator

Evaporator cu aripioare multietajate de înaltă eficiență cu membrană hidrofilă (tip aripioare îngroșate)

Separator de ulei

Emerson

Supapă de expansiune

Supapă de expansiune termostatică Danfoss

Electrovalvă

Danfoss, Danemarca

Vizor

Danfoss, Danemarca

Alte accesorii

Toate sunt produse de înaltă calitate de marcă internațională

Caracteristicile sistemului

1. Adoptați (BTHC) modul de control echilibrat al temperaturii și umidității, comutați automat debitul sistemului de refrigerare în funcție de diferite condiții de lucru, întrerupeți sistemul redundant în secțiunea constantă pentru a obține o funcționare de economisire a energiei și controlul răcirii.
2. Combinația de evaporatoare în mai multe etape poate obține o eficiență de schimb de răcire și o ieșire de răcire mai uniforme și mai eficiente;
3. Controlul debitului este reglat automat de supapa de expansiune termică potrivită

Răcitor răcit cu aer: JLSF-10HP

Interval de control al temperaturii

5°C- 35°C

Capacitate nominală de răcire

27500 Kcal/h, 31 KW

Puterea totală de intrare

8,83 KW

Alimentare

3-PH, 380V, 50Hz

Controller

Afișaj cu cheie și LCD, control automat

Dimensiune și greutate

1450*720*1520mm, 280KG

Agent frigorific (R22)

Mod de lucru: tub capilar

Compresor*2

10 CP - Tip scroll complet închis, 3,75 * 2 KW

Evaporator

Rezervor de apă bobină de cupru

Capacitate 140L

5,2 m³/h debit

Condenser

Țeavă de cupru cu filet interior din folie de aluminiu hidrofil, 9,52 mm

Ventilator de răcire (2 seturi)

Diametru: 450 mm

Putere: 0,29 * 2 KW

Volum de aer: 11160 m³/h

Pompa de apă

Greutate: 0.75 KW

Ridicare cu apă: 22 m

Debit: 12 m³/h

Tub de cupru

Tub de cupru de înaltă eficiență, 1,2 mm

Mod de răcire a agentului frigorific

Răcire cu aer

Sursă rece: aer

Conducta de apa rece

304 Sârmă exterioară din oțel inoxidabil

DN25 Scupper

DN40 Ieșire apă răcită

DN15 Ieșire apă de la robinet

DN40 Intrare apă răcită

Revărsare DN25

Sistem de încălzire

Încălzitor

Încălzitor electric din aliaj de nichel-crom

Metoda de control

control al comutatorului fără contact de înaltă precizie prin releu SSR.

Controler și circuit de control — Ecran tactil rezistiv de înaltă precizie, seria Visonicom TH

Metoda de control

Ecran tactil rezistiv de înaltă precizie

arăta

Afișaj LCD TFT color adevărat de 7 inchi. (rezoluție 800*480 )

Intrare

2 grupuri de intrare, suportă bulb uscat-umed PT100 și transmițător de umiditate, termocuplu T , K , E etc.

Precizie

0,1 eșantionare de înaltă precizie

Capacitatea sistemului

100 de grupuri de programe * 1000 de segmente (pot fi ciclate de 999 de ori fiecare), numărul de segmente necesare pentru fiecare grup de programe poate fi împărțit arbitrar, iar fiecare grup de programe poate fi legat liber între ele (până la 20 de pași)

Mod de funcționare

Valoare fixă (pantă) / mod de funcționare a programului .

Metoda de ieșire

Ieșire sincronă bidirecțională automată înainte și înapoi PID+LCR.

Caracteristici software

1. Curba temperaturii .
Înregistrare fără hârtie: program de înregistrare încorporat, memoria internă a controlerului poate stoca funcționarea 24 de ore timp de 300 de zile. Poate genera ușor și automat fișiere de curbă de temperatură și umiditate și le poate salva ca tabele XLS;

2. Interfață perfectă.
Port USB extern: poate fi conectat direct la computer și imprimantă pentru a realiza imprimarea online a datelor locale, iar portul USB poate fi utilizat pentru a exporta cu ușurință curbe istorice și alte date folosind o unitate flash USB. Interfață de rețea standard LAN externă: nu este nevoie să configurați un server special, poate fi conectat cu ușurință la rețeaua locală a computerului companiei și se poate conecta și monitoriza până la 16 dispozitive, ceea ce este convenabil și rapid.

3. Monitorizarea în timp real poate realiza:

Monitorizați simultan starea de funcționare a 1 până la 16 controlere, cum ar fi datele în timp real ale controlerului, starea punctului de semnal, starea reală a ieșirii etc. Suportă diagnosticarea defecțiunilor de la distanță (rețea externă). Tehnicianul poate deschide browserul IE prin rețea, poate introduce adresa IP a controlerului și apoi poate intra în interfața de conectare pentru a selecta funcționarea sau monitorizarea pentru diagnosticare.

4. Controlul timpului.

2 seturi de interfețe de control a ieșirii de temporizare, cu 10 moduri de control al timpului, pot oferi ieșirea semnalului de comutare în funcție de cerințele de setare a programului. Vă rugăm să rețineți că este doar un semnal de control, iar sursa de alimentare de testare din cutie trebuie conectată separat și are un sistem de alimentare dedicat.

5. Afișarea defecțiunilor .

16 grupuri de ieșiri de alarmă de eroare, solicitări umanizate ale cauzelor defecțiunilor și metode de depanare în chineză și engleză

6. Începerea programării.

Toate condițiile de testare pot fi setate pentru a porni mașina la o oră programată.

7.Conectați-vă la sistemul de control.

Vine cu software de control al computerului și accesorii aferente.

Principalele componente ale circuitului de control

Componentele principale ale circuitului de control sunt toate mărci de înaltă calitate (imaginea din dreapta arată: comutator electromagnetic german Schneider)

Supratemperatură

protector

Japonia Omron

Funcția de protecție

1. Supraîncălzirea compresorului, supracurent, protecție la suprapresiune,

2. Protecție la supraîncălzirea ventilatorului de condensare

3. Dispozitiv de protecție împotriva trăsnetului de sursă de alimentare AC controler

4. Protector de supratemperatură în cutie (reglabil)

5. Siguranța temperaturii camerei de testare și protecția extremă la supratemperatură a canalului de aer condiționat

6. Protecție la supraîncălzirea motorului ventilatorului centrifugal

7. Pierderea fazei de alimentare principală, scurgere, suprasarcină, protecție la scurtcircuit, protecție la oprire la deschiderea dulapului de distribuție a energiei, sursa principală de alimentare este echipată cu un comutator de protecție fără siguranțe.

8. Testați protectorul de supratemperatură al produsului (independent).

Alte componente

(1) 2 straturi de suport de probe din oțel inoxidabil. Capacitate portantă: 20 kg/ strat.

 ( Sarcina totală a eșantioanelor încameră nu trebuie să depășească: 100 kg ).

(2) Dop moale cu diametru de 100 mm tip 1

Condiții de utilizare

1. Temperatura ambiantă: 5 °C -35 °C;

2. Umiditate relativă: ≤ 85% RH;

3. Presiune atmosferică: 80kPa ~ 106kPa

4. Fără vibrații puternice în jur

5. Tensiune de alimentare:

5.1 Alimentare: 380V AC (±10%), (50±0.5) Hz trifazat cu 5 fire + fir de împământare de protecție, rezistență la masă ≤ 4Ω; Capacitate de putere: putere totală nominală 1 28 kw

5.2 Cerințe de cablu: Un cablu cu cinci fire (cablu de cupru cu patru fire de 50 pătrate + cablu de împământare de protecție cu fir de cupru de 16 metri) (4 metri lungime), folosind un comutator de scurgere 3P + N 250A.

5.3 Terminalul de control al puterii de probă adoptă modul de control al contactului releului, AC220V, 2A (când mașina funcționează normal, contactul este închis; când echipamentul se oprește sau eșuează, contactul deconectează sursa de alimentare de lucru și intră în starea de protecție)

5.4. Putere totală nominală: 128 KW, Putere maximă de funcționare: 90 KW

5.5 . Curent maxim de funcționare: 160 A

6. Frecvență: 50±0.5Hz

7. Apa de umidificare; rezistivitate ≥ 500M Ω ;

8. Cerințe de calitate a aerului înconjurător: fără praf cu concentrație ridicată și gaze sau praf inflamabil sau exploziv, fără sursă puternică de radiații electromagnetice în apropiere.

9. Nu așezați obiecte inflamabile, explozive sau care produc gaze volatile sau corozive în cutie pentru testare sau depozitare.

10. Cerințe standard de plasare a probelor de testare:
10.1 Masa totală a probei de testare nu trebuie să depășească 80 kg per
10.2 Volumul total al eșantionului de testat nu trebuie să depășească 2/5 din volumul cutiei, iar suprafața de plasare a fiecărei suprafețe orizontale din cutie nu trebuie să depășească 2/5 din aria secțiunii transversale. În caz contrar, performanța cutiei de testare poate fi grav afectată sau poate să nu funcționeze corect.
