O RFQ tipică pentru un tester de pull-terminal de fir ar putea spune:
>18 cablu AWG.
Crimp terminal pull test.
Cerință minimă: 100 N.
Am nevoie de o mașină de pull-test.
Sună specific, dar nu există încă suficiente informații pentru a selecta sistemul de testare.
Cifra de 100 N poate fi forța minimă pe care sertiza finisată trebuie să o suporte. Nu ne spune câtă forță va genera de fapt o conexiune bună înainte de a ceda. Nici nu ne spune cum ar trebui ținut terminalul, câtă sârmă liberă este disponibilă pentru prindere sau care specificație definește condițiile de testare.
Înainte de a selecta o celulă de sarcină, de obicei solicitam desenul sau proba terminalului, construcția firului, cerința aplicabilă de testare, intervalul așteptat de forță de rupere și volumul zilnic al probei.
Acesta este punctul de plecare practic pentru un test de crimp pull: definiți condițiile de conexiune și testare înainte de a alege mașina.

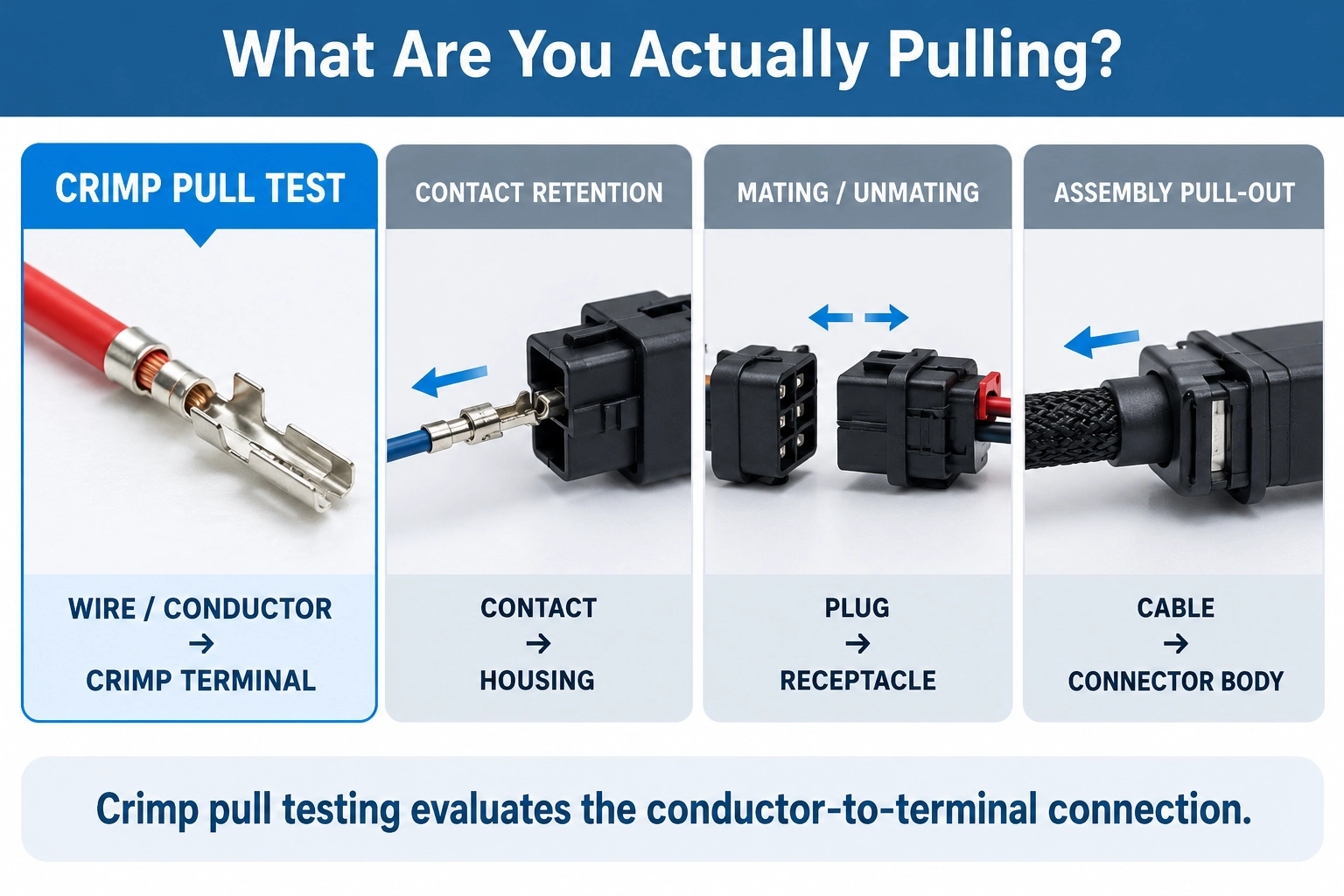

Ce măsoară un test de crimp pull?
În acest ghid, testarea de crimp înseamnă aplicarea unei sarcini de tracțiune pe conexiunea dintre un conductor de fir și terminalul sau contactul său sertizat.
Această limită este importantă deoarece mai multe teste de conectare pot părea similare odată ce proba este montată într-un tester de forță.
Tragerea conductorului din țeava de sertizare este un test de tracțiune de sertizare. Extragerea unui contact din carcasa conectorului este un test de retenție a contactului. Separarea a două jumătăți de conector este un test de forță de cuplare sau de decuplare.
Toate pot produce rezultate în newtoni, dar evaluează interfețe diferite.
Pentru un test de strângere a sertizării, conexiunea de interes este:
Testul evaluează integritatea mecanică a acelei conexiuni în condițiile definite de metoda de testare aplicabilă și cerința produsului.
Dacă aplicația ta implică tragerea terminalului din carcasă, nu a conductorului din sertizare, vezi testul nostru Testul forței de scoate a conectorului
IEC 60352-2, EIA-364-08C și Cerințe de produs
Două referințe apar frecvent în testarea de sertizare a terminalelor de fir.
IEC 60352-2:2024 acoperă conexiunile sertizate fără sudură în cadrul domeniului său definit și oferă cerințe, metode de testare și îndrumări practice pentru conexiunile sertizate.
EIA-364-08C abordează testarea rezistenței la tracțiune pentru contactele și conductorii conectoarelor electrice.
Pentru selecția echipamentului, însă, cunoașterea numărului standard este doar o parte a sarcinii.
Metoda de testare stabilește modul în care este testată conexiunea. Terminalul, hamul, produsul sau specificațiile clientului respective stabilesc ce se așteaptă să realizeze conexiunea finală.
Această distincție contează atunci când cineva găsește un tabel de forță de tracțiune online și presupune că valoarea afișată pentru o anumită dimensiune a firului devine automat criteriul de acceptare pentru fiecare terminal care folosește acel conductor.
Nu se întâmplă.
Dacă o RFQ spune pur și simplu "IEC crimp pull test", am cere totuși metoda exactă aplicabilă și specificația de cablu, cabl, terminal sau clientul folosit.
De ce două sertizări frumoase pot produce forțe de tracțiune diferite
Un test de sertizare este adesea tratat ca o inspecție finală a unui terminal finalizat. Pe o linie de producție, este mai util să te gândești la rezultat ca la un rezultat din întregul proces de sertizare.
Să presupunem că o linie produce în mod normal rezultate de pull în jur de 85–95 N. În timpul unei schimbări, mai multe probe încep să cedeze în intervalul înalt de 60 N.
Dimensiunea firului nu s-a schimbat. Niciunul nu are numărul piesei terminalului sau mașina de testare a tragerii.
Testerul nu ar fi primul lucru care merită dat vina.
Investigația ar trebui să se mute în amonte. S-a schimbat inserția conductorului? Au fost tăiate șuvițele în timpul dezlipirii? Înălțimea de sertizare este încă în cadrul țintei procesului? Terminalul stă corect în aplicator? Sculele sunt uzate sau contaminate?
O sertizare finisată poate părea acceptabilă din exterior, în timp ce comportamentul său mecanic s-a schimbat deja.
Acesta este unul dintre motivele pentru care pulltesting-ul este util pentru controlul calității crimp. O schimbare a rezultatelor testului poate ajuta la expunerea unei schimbări de proces înainte ca aceasta să devină evidentă doar prin inspecție vizuală.
De ce contează corpul de iluminat într-un test de tragere a terminalului
firuluiÎn multe aplicații de sertizare, proiectarea corpurilor de iluminat contează mai mult decât achiziționarea unui cadru de tracțiune mai mare.
Cele două capete ale probei prezintă probleme de prindere complet diferite. Unul este sârma flexibilă; celălalt poate fi un terminal inelar, un terminal de lamă, un terminal open-barrel sau un mic contact de conector.
Nu trebuie tratate pur și simplu ca două probe convenționale de tracțiune.
Ținând terminalul
Terminalul trebuie să rămână restricționat în timpul tragerii fără ca dispozitivul să susțină artificial conexiunea evaluată.
Soluția depinde foarte mult de geometrie.
Un terminal inelar poate fi adesea amplasat în jurul unui pin potrivit. Un contact mic poate avea nevoie de o placă fantată sau un suport specific geometriei. Alte forme terminale necesită propriul aranjament de reținere.
Obiectivul nu este presiunea maximă de prindere. Este
Ținând firul
Capătul opus creează o problemă diferită.
Un grip de sârmă care funcționează bine pe un fir izolat cu PVC relativ gros s-ar putea să nu funcționeze la fel de bine cu un fir mai mic sau mai moale.
O aderență prea mică poate permite alunecarea. O presiune localizată prea mare poate deteriora izolația sau conductorul și poate crea un nou punct de cedare la marginea maxilarului.
Lungimea disponibilă a firului liber contează, de asemenea. Un ansamblu de producție perfect valabil poate lăsa foarte puțin fir drept între bornă și o altă componentă, făcând încărcarea probei mai dificilă decât sugerează intervalul forțelor în sine.
Menținerea alinierii pull-ului
Alinierea este a treia parte a problemei corpurilor de iluminat.
Dacă linia de tragere nu trece prin axa de crimpare intenționată, o parte din forța aplicată poate fi folosită pentru a îndoi sau roti terminalul, în loc să încarce conexiunea sertizată în principal în tracțiune.
Citirea forței poate părea totuși perfect normală pe ecran.
Calea de încărcare poate să nu fie.

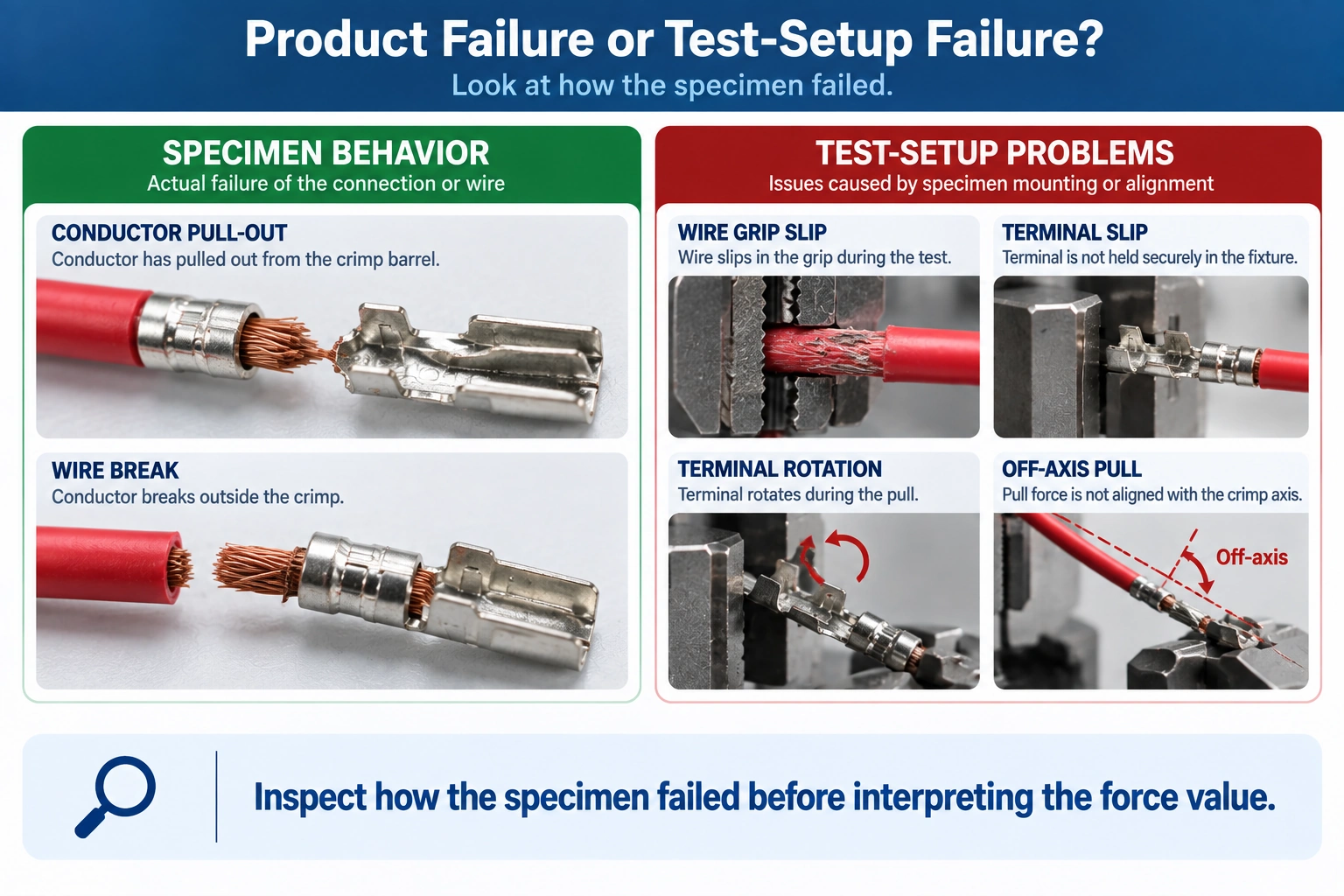

A fost crimpatul slab—sau a eșuat configurarea testului?
Când un rezultat pare greșit, inspectați proba înainte de a schimba procesul de producție.
O forță de vârf scăzută poate proveni chiar de la sertizare. Poate proveni și din modul în care a fost montat exemplarul.
Distincția devine mai ușoară dacă observațiile sunt separate în două grupuri.
Comportamentul probei
Ruperea firului este un eveniment diferit. Conductorul a cedat, în loc să tragă pur și simplu din țeavă, astfel încât rezultatul ar trebui interpretat conform metodei aplicabile, nu clasificat automat ca echivalent cu scoaterea în afară.
Probleme de configurare a testelor
Alunecare a prinderii de sârmă înseamnă mișcare între probă și mâner.
Tragerea în afara axei introduce o componentă de sarcină care nu a fost destinată într-un test simplu de tracțiune axială.
Un rezultat scăzut cauzat de alunecarea firului în mâner nu ar trebui tratat automat ca dovadă a unei sertizari slabe.
De asemenea, dacă mai multe probe se îndoaie constant în aceeași direcție înainte de a ceda, dispozitivul merită inspecție înainte ca mașina de sertizare să fie ajustată.
Când curba forță-deplasare este utilă
Pentru verificările de producție de rutină, forța de vârf poate fi tot ce necesită specificația.
Curba devine mai utilă atunci când rezultatele încep să se comporte diferit sau când se dezvoltă o nouă configurație de testare.
Considerați două exemplare:
Sample B: 104 N peak
Pe un raport de trecere/eșec, arată aproape identic.
Curbele pot spune o poveste diferită.
Eșantionul A ar putea crește lin până la un maxim distinct înainte de separare. Eșantionul B ar putea prezenta un platou neregulat și o mișcare substanțial mai mare înainte de a atinge un vârf similar.
Acest tipar nu diagnostichează, de unul singur, un anumit defect de sertizare. Mișcarea suplimentară poate veni de la probă, mișcarea terminalului, alunecarea firului sau altă parte a configurației.
Curba arată că cele două teste nu s-au comportat la fel.
Pentru dezvoltare, depanare sau compararea proceselor, aceste informații pot fi valoroase. Pentru controlul de calitate al producției repetitive, forța de vârf plus o observație clară a modului de defectare pot fi suficiente.
De ce o cerință de 80 N nu înseamnă că ai nevoie de un tester de 80 N
Aceasta este una dintre cele mai ușoare greșeli de făcut când specifici o mașină de test
Să presupunem că cerința produsului spune:
Forță minimă de tragere: 80 N
Asta este un prag de acceptare. Nu înseamnă că o conexiune bună va ceda la 80 N.
Imaginați-vă că datele istorice de producție arată rezultate normale în jur de 120–150 N, în timp ce probele deosebit de puternice pot ajunge la 180 N înainte de cedare.
Sistemul de testare trebuie totuși să măsoare acele probe.
| Informații de test | Exemplu de valoare |
|---|---|
| Cerință minimă de acceptare | 80 N |
| Interval normal de producție | 120–150 N |
| Forță superioară de testare așteptată | ≈180 N |
Aceste valori sunt ilustrative, nu cerințe universale de crimpare.
Lecția despre echipament este cea care contează:
Să mergi la extrema opusă nu este neapărat mai bine. Instalarea unei celule de sarcină mult mai mari doar pentru că oferă o capacitate mai mare poate fi inutilă atunci când întreaga aplicație are forță redusă.
Pentru un furnizor de mașini, două valori ale forței sunt astfel mai utile decât una:
Care este cerința minimă de acceptare?
și
Cum să selectezi o mașină de testare cu crimp
pullOdată ce specimenul și intervalul de forță de lucru sunt înțelese, selecția echipamentului devine mult mai simplă.
O secvență practică este:
Acea ordine este intenționată.
Testarea terminală cu forță redusă este adesea limitată de intervalul de măsurare și manipularea probelor, mai degrabă decât de capacitatea maximă a cadrului de tracțiune.
O mașină poate avea o capacitate de forță mult mai mare decât suficientă și totuși poate fi incomodă pentru sarcină dacă terminalul nu poate fi localizat constant sau firul alunecă în timpul testului.
Volumul zilnic schimbă și configurația.
Un laborator de dezvoltare care predă zece probe pe zi poate tolera mai multe ajustări manuale ale instalațiilor. O fabrică de hamuri care testează 300 de mostre pe zi se va concentra mult mai mult pe accesul la încărcare, poziționarea repetabilă și funcționarea prinderii.
Rezultatele necesare trebuie stabilite înainte ca fluxul de lucru software și de raportare să fie finalizat. Unii clienți au nevoie doar de forță maximă și de promovare/respinsă. Alții doresc curba forță-deplasare completă sau o clasificare înregistrată a defectelor pentru trasabilitate.
Configurarea RS-8010A pentru testarea de crimp
pullMajoritatea testelor de tragere a terminalelor de sârmă nu necesită un cadru structural de tracțiune mare.
Au nevoie de un sistem cu forță mai mică care să poată fi configurat în jurul probei.
The ITM-LAB RS-8010A Servo Control Universal Testing Machine este disponibilă în capacități de la 50 N până la 5 kN, fiind o platformă pentru evaluarea multor terminale de fir și alte unități de tracțiune cu forțe mai mici aplicații.
Pentru testarea sertizată, însă, mașina este doar o parte a sistemului.
O configurație practică poate include:
RS-8010A + celulă de sarcină adecvată + priză de sârmă + fixar terminal + software de testare
Configurația exactă depinde de familia de terminale.
Un client testând terminalele inelare pot necesita un dispozitiv de localizare relativ simplu. Un laborator cu cablare care gestionează mai multe contacte mici de conectare poate avea nevoie de suporturi de borne interschimbabile. Izolația moale, lungimea scurtă a firului liber sau volumul mare zilnic de testare pot modifica din nou aranjamentul prinderii de sârmă.
De aceea un desen terminal sau mai multe mostre fizice ne spun adesea mai mult decât o cerere:
Avem nevoie de un tester de 500 N.
Cifra de 500 N ajută la definirea capacității.
Proba ne spune cum trebuie să funcționeze testul.
O RFQ realistă pentru cabluri
Ia în considerare această cerere:
| Element | Informații despre client |
|---|---|
| Aplicație | Cablu auto |
| Wire | 0,5 mm² |
| Terminal | Contact open-barrel |
| Cerință minimă | 80 N |
| Rezultat necesar | Forță de vârf |
| Volum zilnic | 300 specimene |
| Standard | IEC |
Există suficiente informații pentru a înțelege aplicația, dar nu suficiente pentru a finaliza sistemul de testare.
Mai întâi,
În al doilea rând, cerința minimă de 80 N nu stabilește intervalul efectiv al forței de muncă. Probele normale pot eșua doar puțin peste această valoare — sau mult mai mare.
În al treilea rând, desenul terminal sau un eșantion fizic este necesar pentru a evalua imobilizarea și alinierea.
Lungimea liberă a firului disponibil poate influența aranjamentul prinderii, în timp ce viteza și ieșirea necesară trebuie să corespundă metodei guvernamentale.
Apoi există volumul zilnic.
La 300 de exemplare pe zi, încărcarea și descărcarea fac parte din decizia privind echipamentul. Un dispozitiv care măsoară cu precizie, dar necesită mai multe ajustări lente pentru fiecare probă, poate deveni blocajul.
De aceea selecția echipamentului funcționează mai bine atunci când conversația începe cu proba și nu cu un număr de capacitate al mașinii.
Ce se trimite înainte de a solicita un sistem de testare cu crimp
pullPentru majoritatea proiectelor, ITM-LAB nu are nevoie de un document de specificație lung înainte de a evalua aplicația.
Cea mai utilă informație este:
- Dimensiunea firului și tipul conductorului
- Specificații de produs sau client
- Ieșire necesară: observație a forței maxime, curbei și/sau defectării
- Volum zilnic de testare
- Număr de tipuri de terminale de testat
Dacă forța de rupere așteptată este necunoscută, sunt utile probe de sertizare reprezentative finalizate.
Pentru terminale neobișnuite, geometria fizică poate fi mai importantă pentru selecția fixurilor decât cerința de forță nominală.
Foaie de parcurs pentru selecția echipamentelor de testare prin crimp
Întrebări frecvente despre Crimp Pull Test
Ce este un test de crimp pull?
Un test de sertizare aplică o sarcină de tracțiune pe o conexiune sertizată conductor-terminal pentru a evalua rezistența sa mecanică. Forța rezultată și comportamentul probei sunt interpretate în funcție de metoda de testare aplicabilă și cerința produsului.
Este un test de crimp pull același lucru cu reținerea contactului?
Nr. Un test de crimpare evaluează conexiunea
Câtă forță de tracțiune ar trebui să suporte un terminal de sertizare?
Nu există o singură valoare universală a forței pentru fiecare terminal sertizat. Cerința depinde de conductor, sistemul terminal, standardul aplicabil și specificațiile de produs sau client.
Care este diferența dintre forța minimă de tracțiune și capacitatea mașinii?
Forța minimă de tragere este o cerință de acceptare. Selecția mașinii și a celulei de sarcină trebuie să țină cont de forța pe care o probă o poate genera efectiv înainte de cedare, care poate fi considerabil mai mare decât valoarea minimă de trecere.
Ce corp de iluminat este necesar pentru un test de tragere a terminalului firului?
Sistemul are nevoie de obicei de un corp de fixare pentru a fixa terminalul și de o priză adecvată pentru a ține firul. Aranjamentul corect depinde de geometria terminalelor, construcția firului, lungimea liberă disponibilă și calea sarcinii intenționată.
Ce celulă de sarcină ar trebui să folosesc pentru un test de crimpare?
Selectează celula de sarcină în jurul intervalului real de forță de lucru așteptat, nu doar al valorii minime de acceptare. Rezultatele istorice ale testelor sau probele reprezentative sunt utile atunci când forța de rupere așteptată este necunoscută.
Gânduri finale
Aplicarea forței de tracțiune este partea ușoară a unui test de crimpare.
Întrebările mai importante sunt dacă interfața corectă este încărcată, dacă terminalul și firul sunt ținute fără alunecare sau îndoire nedorită și dacă intervalul de măsurare reflectă ceea ce va face efectiv proba.
De aceea o cerință
Cerința de acceptare ajută la definirea promovării/respingerii. Intervalul efectiv de forță de rupere ajută la dimensionarea celulei de sarcină. Geometria terminală determină modul în care proba trebuie restricționată. Construcția sârmei afectează aderența. Volumul zilnic influențează cât de practică trebuie să fie configurația.
Pentru multe aplicații de terminale de fir cu forță redusă, ITM-LAB RS-8010A oferă o platformă adecvată pentru evaluare, cu capacități disponibile de la 50 N până la 5 kN. Configurația finală ar trebui totuși selectată ca un sistem complet de măsurare, nu doar din capacitatea mașinii.
Dacă aveți deja un desen de terminal sau mai multe mostre de sertizare finalizate, trimiteți-le cu dimensiunea firului, cerințele de testare aplicabile și intervalul de forță de tracțiune așteptat.
ITM-LAB poate apoi evalua configurația load cell, fixatura terminalului, priza de sârmă, spațiul de testare utilizabil și configurația RS-8010A în jurul aplicației propriu-zise.
