O cameră cu pulverizare sărată poate genera ceață. Asta nu o face automat camera potrivită pentru ASTM G85.
ASTM G85 acoperă cinci practici modificate de spray salin, iar diferențele dintre ele nu sunt minore. Unul folosește ceață sărată acidificată continuă. Altele introduc expunere ciclică, apă de mare sintetică, dioxid de sulf sau condiții repetate de ceață/uscat.
Asta schimbă modul în care testul trebuie specificat—și modul în care camera trebuie selectată.
Un element de fixare acoperit cu zinc, o componentă de schimbător de căldură din aluminiu și un suport din oțel vopsit pot apărea toate în același program auto, însă s-ar putea să nu aparțină aceleiași anexe ASTM G85.
Punctul de plecare mai bun este, așadar, nu:
"Ce cameră de pulverizare sărată ar trebui să cumpărăm?"
Este:
"Ce metodă ASTM G85 se aplică, ce mediu necesită și ce trebuie să controleze de fapt camera?"
Acest ghid urmează decizia în ordinea de care inginerii au de obicei nevoie:
metoda standard → → configurația → a camerei
Ce acoperă de fapt ASTM G85
ASTM G85 este Practica standard pentru testarea cu spray sărat modificat (ceață).
Se aplică testării coroziunii metalelor feroase și neferoase, precum și a acoperirilor organice și anorganice. ASTM listează în prezent cinci modificări separate sub Anexele A1 până la A5.
Aceste cinci metode sunt:
| Anexă | Metodă | Caracter de expunere |
|---|---|---|
| A1 | Acid acetic - spray cu sare | Continuu |
| A2 | Spray sărat acidificat ciclic | Cyclic |
| A3 | Test Acidificat cu Apa de Mare (SWAAT) | Cyclic |
| A4 | SO₂ Spray sărat | Cyclic |
| A5 | Ceață ciclică/uscată a electrolit diluat | Ceață ciclică/uscat |
ASTM G85 este, așadar, cel mai bine înțeles ca o
Această distincție contează deoarece chimia și secvența de expunere pot schimba ambele răspunsul la coroziune.
Un strat care funcționează bine într-un mediu nu ar trebui presupus automat că se comportă la fel în altul.
ASTM G85 vs ASTM B117
Diferența este adesea simplificată excesiv astfel:
ASTM B117 = spray sărat normal
Asta nu este chiar corect.
ASTM B117 este construit în jurul unui mediu controlat de ceață sărată continuă. ASTM G85 modifică acest mediu prin acidificare, expunere ciclică, apă de mare sintetică, SO₂, electrolit diluat sau combinații ale acestor condiții. ASTM însăși menționează că G85 oferă modificări pentru situațiile în care se dorește un mediu diferit sau mai coroziv decât ceața sărată a B117.
Asta înseamnă că prima întrebare inginerească ar trebui să fie:
Not:
Care număr standard apare pe broșura camerei?
Un dulap de ceață de bază poate fi complet potrivit pentru un program de coroziune și nepotrivit pentru altul.
Cum diferă cele cinci metode ASTM G85
Cele cinci metode sunt mai ușor de înțeles dacă te concentrezi pe ce se schimbă de la una la alta.
A1 schimbă chimia, dar menține expunerea continuă.
A2 adaugă expunerea ciclică la un mediu sărat acidificat.
A3 folosește apă de mare sintetică acidificată și este cunoscut în mod obișnuit ca SWAAT.
A4 introduce dioxid de sulf, care modifică atât mediul de coroziune, cât și cerințele de siguranță ale echipamentelor.
A5 folosește un electrolit diluat cu cicluri controlate de ceață/uscare.
Pentru planificarea echipamentelor, acesta este rezumatul practic:
Folosiți acest text doar ca prezentare generală inginerească. Procedura efectivă ar trebui întotdeauna verificată în raport cu standardul actual și specificațiile produsului aplicabile.
A1: Ceață sărată acidificată continuă
A1 este excepția în cadrul ASTM G85: este
Soluția sărată este acidificată cu acid acetic, creând un mediu de coroziune diferit de ceața sărată neutră.
Testul în sine este conceptual simplu:
pregătește soluția specificată, stabilește mediul de ceață acidificată, menține expunerea, apoi evaluează proba.
Aplicațiile tipice pot include componente placate, finisaje decorative, acoperiri metalice, piese metalice acoperite și produse tratate la suprafață.
Pentru selecția camerei, principala preocupare este compatibilitatea chimică, nu programarea ciclurilor.
Rezervorul, conductele, sistemul de atomizare, căptușeala camerei, suporturile și sistemul de drenaj trebuie toate să tolereze chimia de testare necesară.
O cameră care funcționează bine cu ceață sărată neutră nu ar trebui considerată automat la fel de potrivită pentru expunerea acidificată.
A2: Când ciclul devine parte a testului
A2 adaugă expunerea ciclică.
Asta schimbă cerința de echipament mai mult decât pare la prima vedere.
Acum camera nu creează doar ceață corozivă. De asemenea, trebuie să reproducă secvența necesară în mod repetat și previzibil.
O modalitate utilă de a gândi A2 este:
ceață → stadiul de mediu definit → tranziția → repetă
Tranziția contează pentru că un test poate parcurge mai multe cicluri. Dacă camera trece de la un ciclu la altul, expunerea devine inconsistentă.
Posibilele DUT-uri includ piese din oțel acoperit, elemente de fixare, suporturi, componente din aluminiu și alte piese metalice tratate la suprafață.
Pentru A2, camera trebuie revizuită pentru:
- programare automată a ciclului,
- control al temperaturii,
- stabilitate de ceață,
- capacitatea de tranziție a mediului,
- repetabilitate pe cicluri de lungă durată.
Aici începe o cameră de coroziune ciclică să ofere un avantaj clar față de un simplu dulap doar pentru ceață.

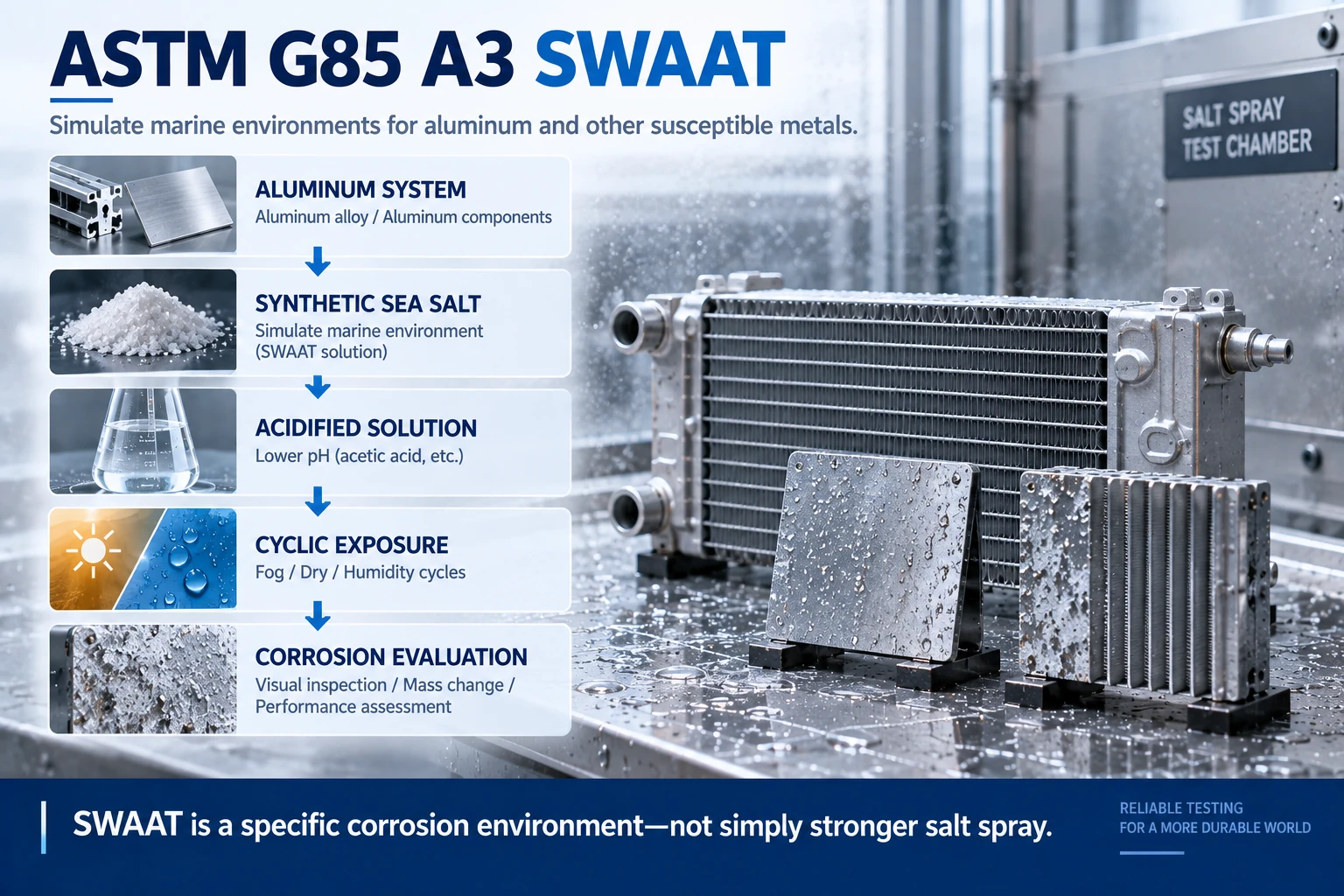

A3 SWAAT: Mai mult decât "spray sărat pentru aluminiu"
ASTM G85 Anexa A3 este Testul Acidificat al Apei de Mare, cunoscut în mod obișnuit ca SWAAT. ASTM identifică A3 ca o expunere ciclică modificată la coroziune folosind apă de mare sintetică acidificată.
SWAAT este adesea asociat cu aluminiul, dar această scurtătură poate fi înșelătoare:
aluminiu ≠ automat A3
Înainte de a selecta SWAAT, un inginer trebuie să știe:
- care aliaj este implicat,
- indiferent dacă suprafața este goală sau acoperită,
- ce tratament de suprafață a fost aplicat,
- ce specificație de client sau OEM guvernează produsul,
- dacă A3 este cu adevărat necesar.
Această distincție este importantă pentru materialele schimbătoarelor de căldură din aluminiu, panourile acoperite din aluminiu, piesele auto din aluminiu, probele de materiale aerospațiale și componentele marine conexe.
Camera trebuie să susțină atât chimia necesară, cât și secvența de mediu necesară.
Pentru laboratoarele care efectuează lucrări repetate cu SWAAT, pregătirea soluției și compatibilitatea chimică devin la fel de importante ca volumul camerei.
A4: SO₂ schimbă categoria echipamentului
A4 introduce dioxid de sulf.
Aceasta este metoda prin care devine deosebit de periculos să tratezi "capabil ASTM G85" ca o revendicare generică de produs.
O cameră proiectată pentru pulverizare sărată, umiditate și uscare este
SO₂ aduce cerințe suplimentare care pot include:
- controlat introducerea gazului,
- măsurarea gazelor,
- sigilare a camerei,
- materiale interne rezistente la gaze,
- gestionarea epuizării,
- protecția operatorului,
- blocaje de siguranță.
ASTM identifică A4 ca modificarea ciclică SO₂ pentru spray salin.
Pentru ITM-LAB, aș poziționa A4 ca o revizuire
Aceasta este mai responsabilă din punct de vedere tehnic și oferă clientului o înțelegere mai clară a ceea ce trebuie specificat înainte de ofertă.
A5: "No spray" nu este același lucru cu o etapă uscată
A5 folosește un electrolit diluat cu ceață ciclică și expunere uscată.
Acesta este un bun exemplu de ce un dulap de bază pentru ceață sărată și o cameră de coroziune ciclică nu sunt aceeași mașină.
Simpla oprire a pulverizării nu creează neapărat un mediu uscat controlat.
Dacă testul necesită o etapă uscată definită, camera poate trebui să gestioneze schimbul de aer, temperatura, comportamentul de uscare și tranziția treptelor într-un mod controlat.
Aceasta face întrebarea principală despre echipamente foarte simplă:
Poate camera să reproducă etapa uscată necesară sau poate doar să oprească pulverizarea?
Acestea nu sunt echivalente.
Aplicațiile potențiale includ oțel acoperit, componente auto, panouri vopsite, elemente de prindere, sisteme de protecție și ansambluri metalice exterioare.
Unde apare ASTM G85 în programele reale de testare
Automotive este un exemplu evident, dar chiar și în cadrul unui singur vehicul cerințele de coroziune pot varia foarte mult.
Un element de fixare acoperit cu zinc, un suport din oțel vopsit, un schimbător de căldură din aluminiu și un conector placat pot fi toate așezate în același ansamblu. Nu folosesc automat același Anex ASTM G85.
Același principiu se aplică și în alte părți.
În aerospațial, aliajele de aluminiu, elementele de fixare și suprafețele metalice protejate pot apărea în programele de calificare unde este necesară expunerea modificată la coroziune.
În echipamentele marine și de coastă, mediile cu sare fac testarea coroziunilor importante, dar metoda de laborator trebuie totuși să corespundă cerinței reale, nu doar să "simuleze marea".
În electronică, chiar și cantități mici de coroziune pot afecta rezistența la contact, împământarea, ecranarea sau performanța conectorului cu mult înainte ca rugina vizibilă severă să apară.
În straturile și tratamentul suprafețelor, ASTM G85 poate fi folosit pentru a compara sistemele de vopsire, placarea, acoperirile de conversie, pretratamentele și finisajele de protecție sub expunere controlată.
Tema comună nu este numele industriei.
Este:
material + sistem de suprafață + cerință aplicabilă
o categorie de produse nu este egală cu un anexă
Aceasta este una dintre cele mai ușoare greșeli de făcut.
O componentă din aluminiu nu înseamnă automat A3.
O componentă de oțel acoperită nu înseamnă automat A5.
Un element de fixare nu aparține automat unei metode fixe de coroziune.
Secvența corectă este:
Care este produsul?
Atunci:
Care este materialul de bază?
Atunci:
Ce strat sau tratament de suprafață este prezent?
Atunci:
Ce specificație de client, OEM sau produs se aplică?
Doar după aceea ar trebui selectată Anexa ASTM G85.
Numele produsului singur nu este suficient.
ASTM G85 definește expunerea, nu PASS/FAIL
Acest punct merită mai multă atenție decât primește de obicei.
ASTM G85 definește practica de expunere. Nu definește universal ce nivel de coroziune este acceptabil pentru un anumit produs. ASTM menționează explicit că interpretarea specifică produsului a rezultatelor este în afara sferei practicii.
Evaluarea post-expunere poate implica:
- red rust,
- white corrosion products,
- bășici,
- creepage,
- pitting,
- delaminare,
- decolorare,
- schimbare de masă,
- performanță electrică.
Dar limita de acceptare provine din specificația produsului aplicabilă, desen, cerința OEM, cerința clientului sau metoda separată de evaluare.
Două laboratoare pot rula aceeași anexă G85 și totuși să aibă criterii diferite PASS/FIL deoarece cerințele produsului sunt diferite.
Asta este normal.
Ce trebuie de fapt să controleze camera
Odată ce anexa este cunoscută, problema devine o sarcină de configurare a echipamentului.
Principalele domenii de revizuit sunt chimia, generarea ceații, controlul mediului, comportamentul de tranziție, încărcarea probelor, capacitatea de uscare, manipularea specială a gazelor și cerințele de date/control.
Compatibilitatea chimică vine prima. A1, A3 și A5 nu folosesc chimii de testare identice, deci părțile umezite ale sistemului contează.
Generarea ceaței trebuie să fie, de asemenea, stabilă și repetabilă. Performanța duzei singură nu este suficientă; Aprovizionarea cu aer, livrarea soluției, temperatura camerei și distribuția ceaței influențează expunerea.
Pentru teste ciclice, camera trebuie să poată trece constant între etapele necesare. Acest lucru devine deosebit de important în timpul testelor lungi, unde comutarea manuală ar crea dependență inutilă a operatorului.
Încărcarea probelor trebuie, de asemenea, tratată ca o intrare inginerească, nu ca o idee de ultim moment.
O cameră nominală de 1000 L nu îți spune automat câte piese pot fi montate corect.
Întrebările reale sunt:
Cât de mari sunt probele? Câte sunt testate per lot? Din ce unghi? Cu ce spațiere?
Iar pentru A4, manipularea SO₂ trebuie revizuită separat.
Unde se încadrează seria ITM-LAB YWX/T
Pentru programele de coroziune modificate și ciclice, platforma relevantă ITM-LAB este YWX/Seria T Cameră de Testare a Amestecului de Spray Sărat.
Sistemul este destinat programelor de testare care pot necesita combinații de:
pulverizare sărată, umiditate sau expunere umedă, uscare și cicluri programabile
Asta îl face mai potrivit pentru programe de coroziune ciclică decât un dulap de ceață continuu de bază.
DUT-urile tipice includ piese auto, panouri acoperite, componente din aluminiu, elemente de fixare, conectori, componente placate, materiale industriale și produse metalice pentru exterior.
Pentru ASTM G85, camera ar trebui totuși să fie potrivită cu Anexa exactă:
| Anexă | Punct de configurare către Confirma |
|---|---|
| A1 | Compatibilitatea soluțiilor acidificate și controlul continuu al ceaței |
| A2 | Soluție acidificată plus control ciclic al expunerii |
| A3 | SWAAT chimie și ciclu necesar |
| A4 | Configurare dedicată SO₂ de manipulare și siguranță |
| A5 | Diluarea compatibilității electroliților și controlul ceață/uscăciune |
Expresia
Înainte să ceri o "cameră ASTM G85"
O cerere care spune doar:
"Vă rugăm să citați o cameră ASTM G85."
lasă prea multe întrebări inginerești fără răspuns.
O cercetare mai bună ar trebui să includă:
Material de bază: ______
Tratament de suprafață / Acoperire: ______
Dimensiuni probă: ______
Cantitate pe lot: ______
Ciclu de expunere necesar: ______
Cerință specială: SWAAT / SO₂ / Ceață Uscată / Altele
Acea informație permite furnizorului să lucreze prin:
Numărul standard singur nu poate face asta.
Greșeli frecvente de specificație
Câteva greșeli apar repetat.
Primul este tratarea ASTM G85 ca pe un singur test. Nu este. Identifică întotdeauna anexa.
Al doilea presupune că un mediu mai agresiv este automat mai potrivit. Nu este. Mediul corect este cel cerut de specificația guvernantă.
Al treilea numește fiecare metodă G85 ciclică. A1 este continuu.
O altă greșeală frecventă este achiziționarea unei camere doar pentru ceață pentru un program de ceață/uscare. Oprirea pulverizării nu creează automat condiția de uscăciune necesară.
Chimia este, de asemenea, ușor de trecut cu vederea. Soluția acidificată, sărurile marine sintetice și electroliții diluați pot afecta materialele camerelor în mod diferit.
Și, în final, ASTM G85 nu ar trebui folosit ca criteriu universal PASS/FAIL. Expunerea provine de la G85; Acceptarea vine din cerința produsului.
Cât timp ar trebui să funcționeze un test ASTM G85?
Nu există un răspuns universal unic.
ASTM G85 nu prescrie o singură durată de expunere pentru fiecare produs. De asemenea, nu prescrie ce modificare trebuie folosită pentru fiecare produs.
Durata testului poate proveni dintr-o specificație OEM, o cerință a clientului, un program de calificare, un standard de produs sau un plan intern de validare.
De aceea o cerere de cotare precum:
"ASTM G85, 1000 ore"
este incomplet.
O cerere mult mai bună este:
"ASTM G85 A3, probe de aluminiu, ciclu specificat de client, expunere totală ___."
Anexa și ciclul contează la fel de mult ca numărul de ore.
Pot fi convertite orele ASTM G85 în ani petrecuți în aer liber?
Nu ca regulă universală.
Afirmații precum:
"500 de ore echivalează cu cinci an în aer liber"
trebuie tratat cu prudență, cu excepția cazului în care există o corelație validată specifică produsului.
Coroziune pe câmp depinde de climă, temperatură, umiditate, precipitații, depunere de sare, poluare, viteză de uscare, geometrie, orientare, deteriorarea stratului și întreținere.
Testarea accelerată a coroziunii este utilă pentru comparație și calificare controlată.
Nu este automat o conversie directă a ceasului către durata reală de serviciu.
FAQ
Este ASTM G85 același cu ASTM B117?
Nr. ASTM B117 folosește un mediu convențional continuu de ceață sărată, în timp ce ASTM G85 modifică chimia, secvența de expunere sau ambele, în funcție de anexa selectată.
Care metodă ASTM G85 este SWAAT?
A3.
Este A1 ciclic?
Numărul A1 este continuu.
Ce metodă folosește SO₂?
A4.
Poate o cameră să funcționeze fiecare anexă ASTM G85?
Nu automat. Funcțiile și materialele camerei instalate trebuie verificate în raport cu metoda selectată, în special pentru A4.
Foaia de parcurs pentru selecția camerei de testare ASTM G85
↓
↓
↓
CONFIRMĂ CERINȚA PRODUSULUI / CLIENTULUI
↓
ESTE ASTM G85 OBLIGATORIE?
↓
↓
↓
DEFINEȘTE CICLUL DE EXPUNERE
↓
↓
VERIFICĂ CERINȚELE SPECIALE
↓
↓
VERIFICĂ VOLUMUL DE LUCRU
↓
SELECTEAZĂ CONFIGURAȚIA YWX/T
Concluzie
ASTM G85 nu trebuie tratat ca o singură bifă pe o specificație de cameră.
Calea reală de selecție este:
Odată ce aceste intrări sunt clare, echipamentul poate fi configurat în jurul testului propriu-zis.
Pentru proiectele ASTM G85, trimiteți ITM-LAB Anexa, materialul probei, tratamentul suprafeței, dimensiunile probei, cantitatea, ciclul necesar, durata expunerii și orice cerință SWAAT, SO₂ sau ceață/uscat.
Aceasta oferă echipei de inginerie suficiente informații pentru a recomanda configurația corectă YWX/T fără a supra-specifica sau subspecifica sistemul.
