O platformă programabilă pentru teste multi-punct de forță, butoane și îndoire.

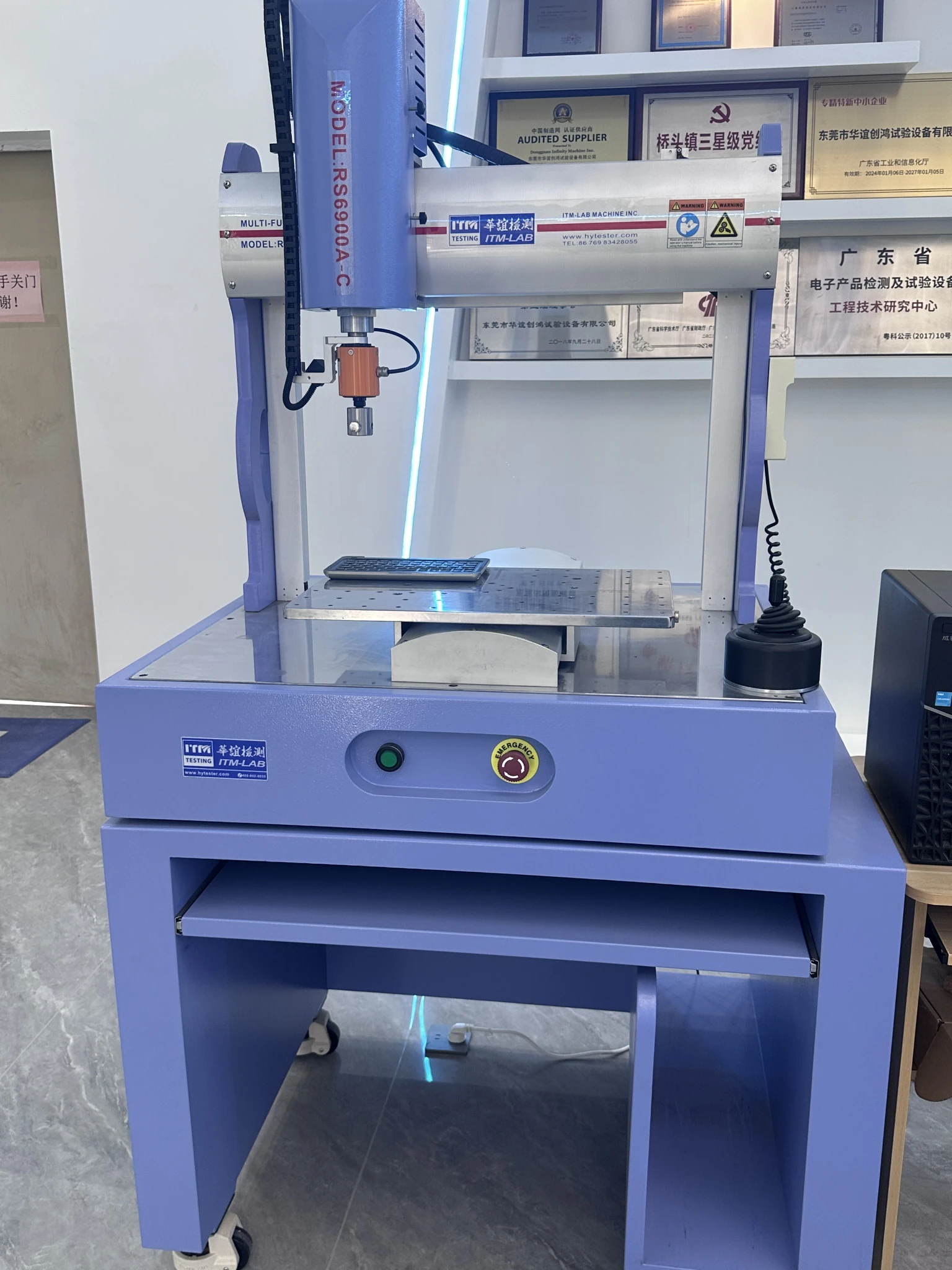

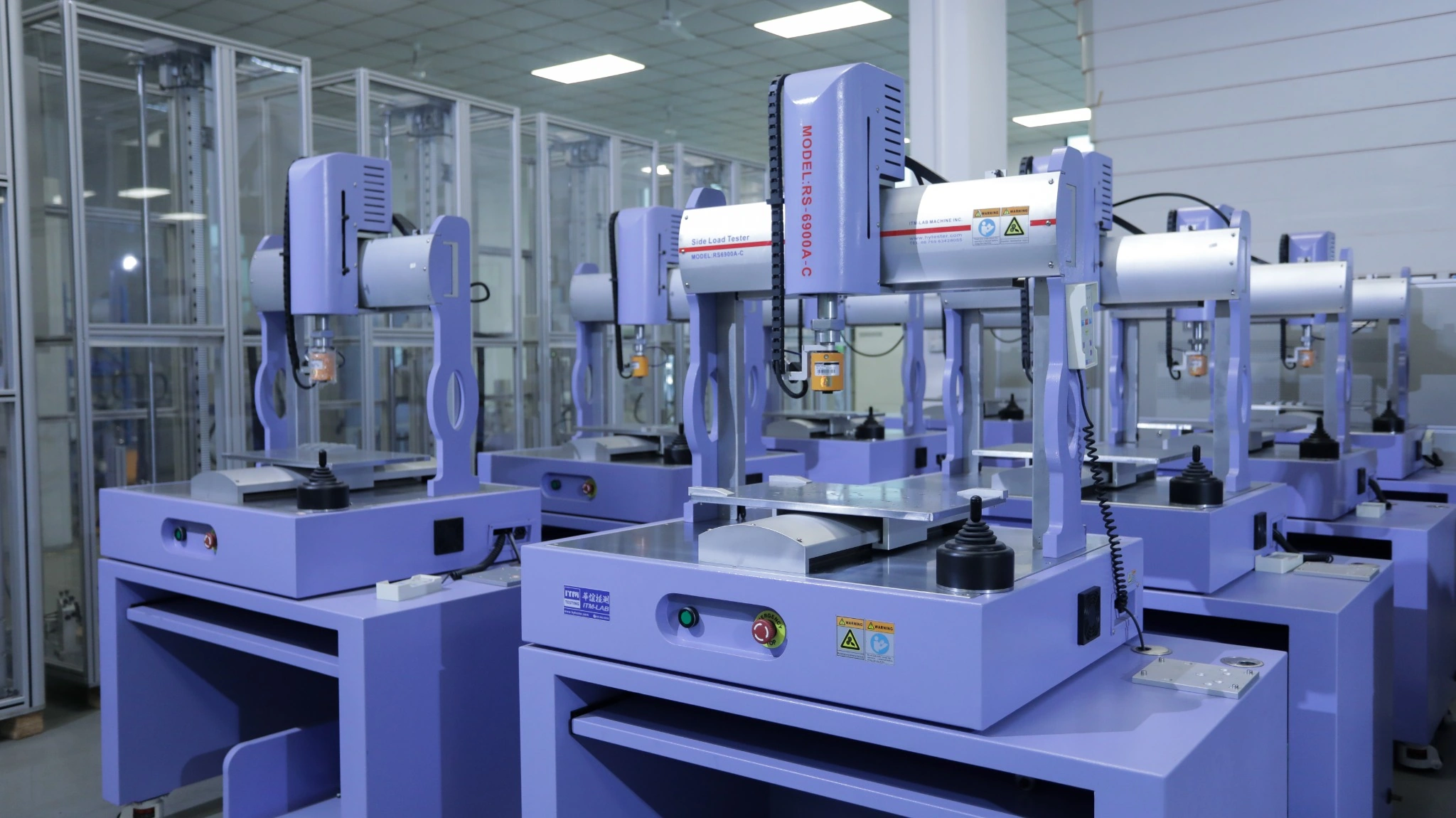

Itm-lab RS-6900A este o mașină automată de testare a forței XYZ, proiectată pentru smartphone-uri, tablete, panouri de sticlă, module cu ecran tactil și alte ansambluri electronice.
Combinând poziționarea programabilă pe trei axe, măsurarea deplasării forței și dispozitive de testare configurabile, suportă teste ale forței de menținere pe un singur punct și pe mai multe puncte, testarea forței butoane, testarea ciclică și testele de îndoire în 3 sau 4 puncte.
Operatorii pot defini mai multe locații de testare, pot rula secvențe automate de testare și pot colecta date de măsurare fără a repoziționa manual capul de testare pentru fiecare măsurătoare.
Specificații cheie
Parametru
RS-6900A
| Capacitate standard a axei Z |
100 kgf |
| XYZ Travel |
460 × 300 × 200 mm |
| Rezoluție de deplasare |
0.001 mm |
| Dimensiuni maxime ale eșantionului |
W500 × D260 × H150 | mm

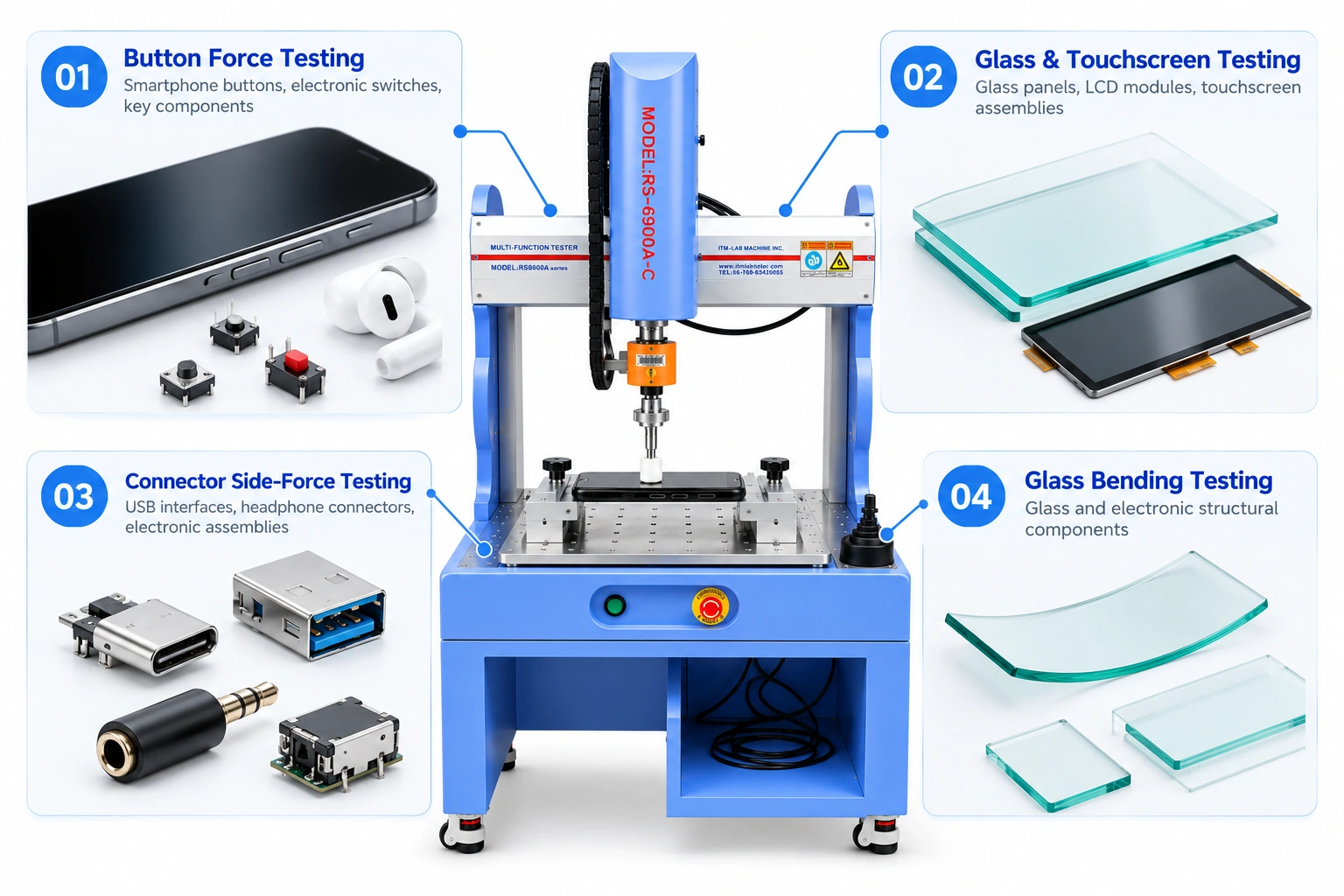

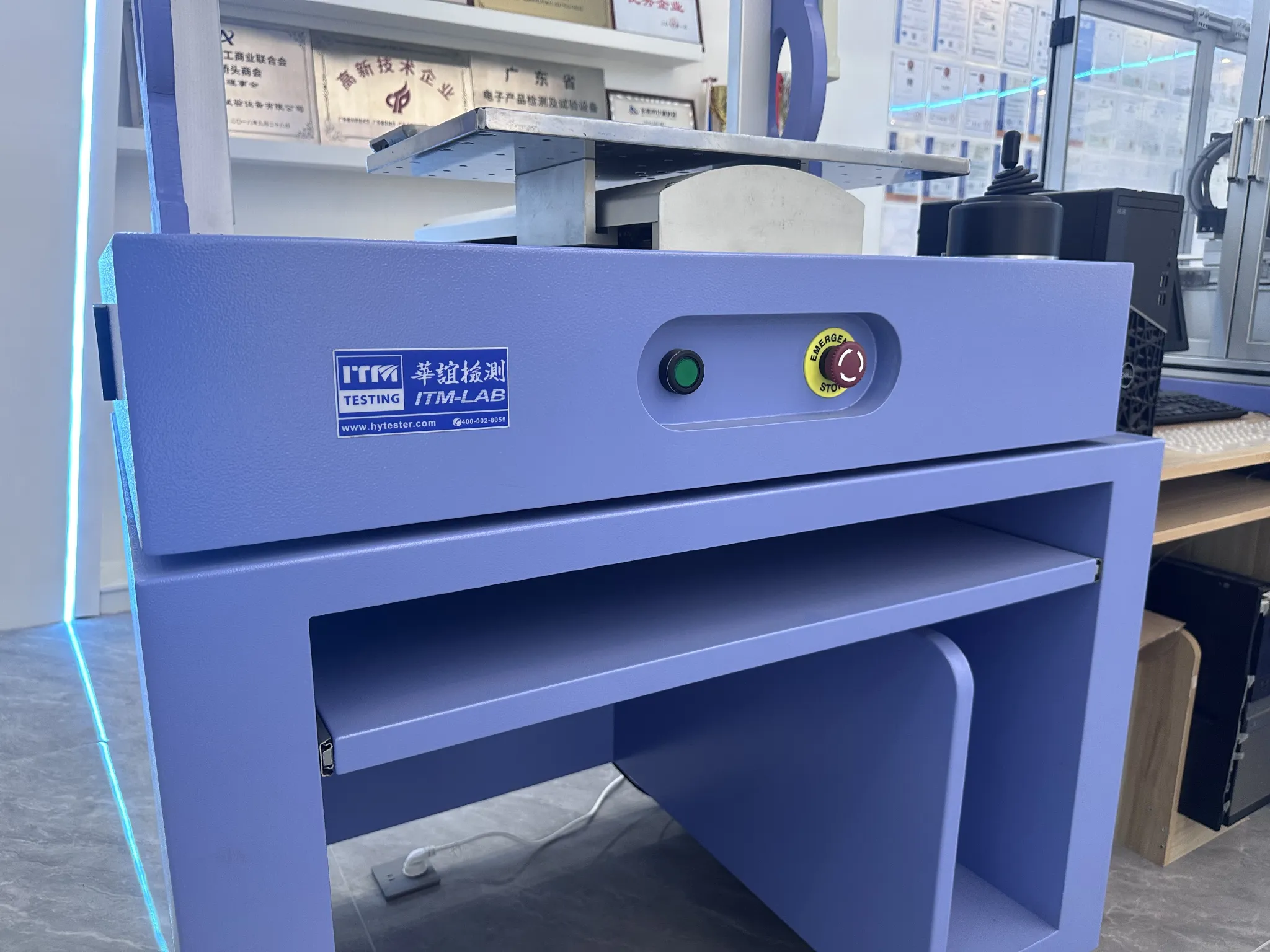

Testarea aplicațiilor
Cerințele de testare a forței variază în funcție de structura produsului, poziția încărcării și obiectivul de măsurare.
RS-6900A suportă mai multe aplicații electronice de testare a produselor prin poziționare programabilă XYZ și elemente specifice aplicației.

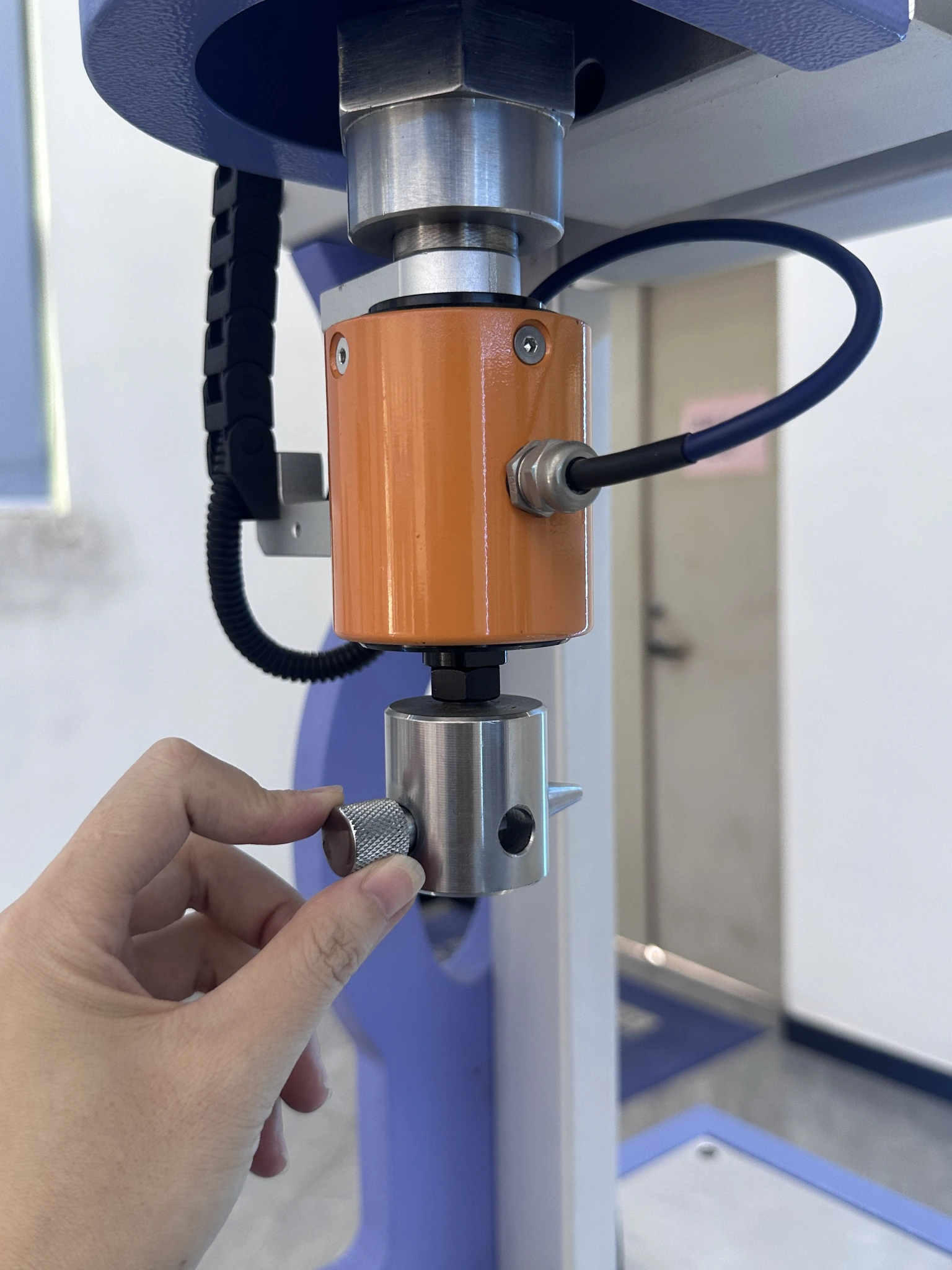

Testarea forței de butoane și taste
Un buton poate îndeplini cerința de forță maximă în timp ce prezintă totuși un răspuns inconsistent la forță în timpul acționării.
RS-6900A înregistrează date despre deplasarea forței pe tot parcursul procesului de încărcare, ajutând inginerii să evalueze caracteristicile forței butoanelor în condiții de testare definite.
Aplicațiile tipice includ butoane laterale pentru smartphone-uri, butoane pentru tablete, butoane pentru computer și întrerupătoare electronice.
Testarea forței pe geamuri și ecrane tactile
Panourile de sticlă și modulele cu ecran tactil pot necesita încărcare controlată în mai multe poziții specificate, nu într-un singur punct central.
Sistemul automat XYZ permite operatorilor să definească locații de testare și să efectueze măsurători programate ale forței de menținere cu un singur punct sau mai mult.
Aplicațiile tipice includ panouri de sticlă, module LCD, module cu ecran tactil și ecrane pentru smartphone-uri sau tablete.
Testarea forței laterale a conectorului și interfeței
Interfețele electronice pot experimenta încărcări mecanice în timpul conexiunii, manipulării și utilizării produsului.
Cu corpuri de iluminat adecvate, RS-6900A suportă testarea forței de prindere și laterale pentru interfețe USB, conectori pentru căști și alte ansambluri electronice.
Direcția de încărcare și configurația instalațiilor trebuie selectate în funcție de structura efectivă a produsului și procedura de testare.
Teste de îndoire în trei și patru puncte
RS-6900A suportă, de asemenea, configurații de îndoire cu 3 și 4 puncte pentru sticlă și componente structurale electronice potrivite.
Măsurarea controlată a încărcării și deplasării permite mecanicilor să colecteze date despre deplasarea forței în timpul testelor.
Geometria corpurilor de iluminat, deschiderea de susținere și condițiile de încărcare trebuie confirmate în funcție de probă și metoda de testare necesară.
![]()

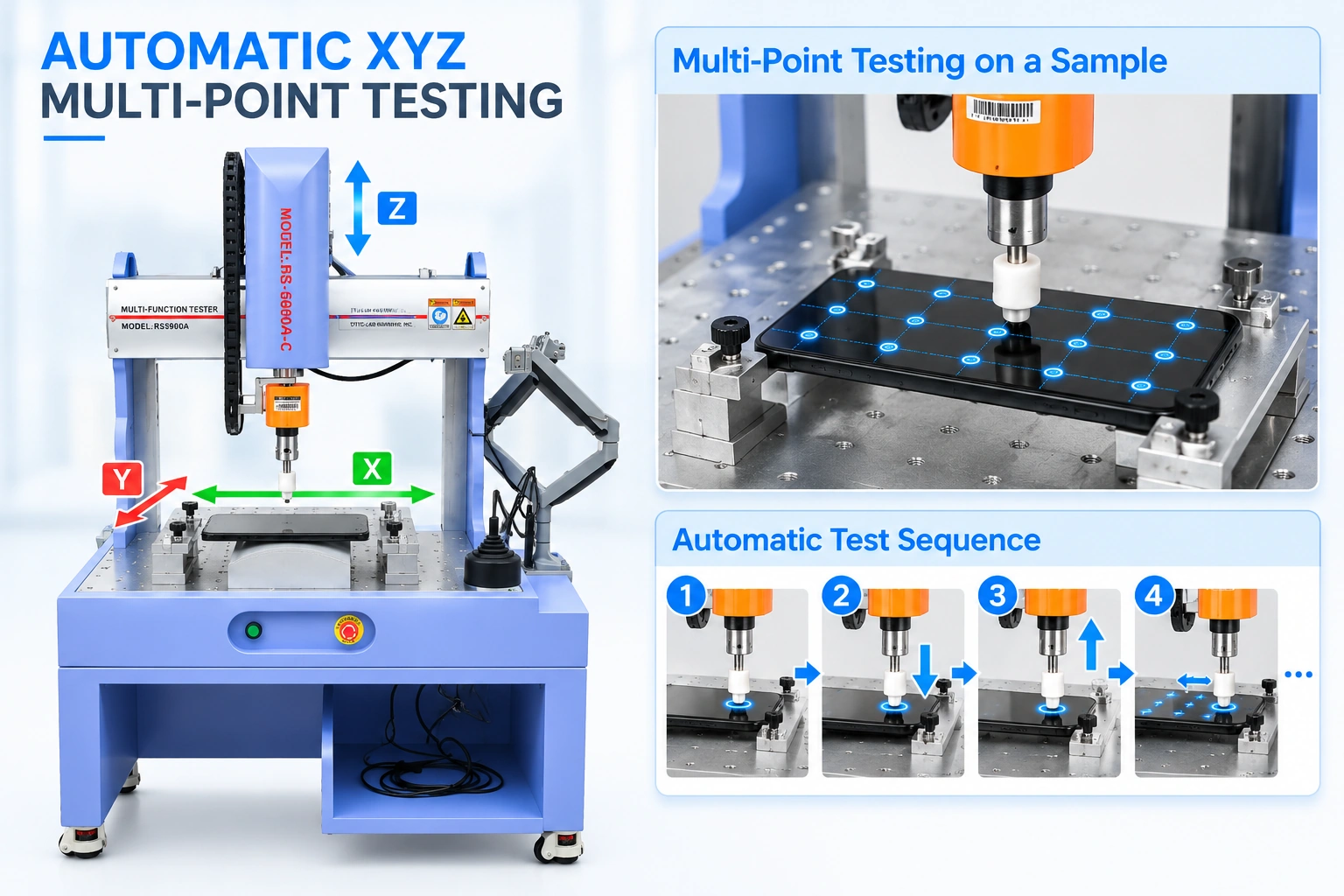

Poziționare automată XYZ și testare multipunct
Produsele care necesită măsurători ale forței în mai multe locații implică adesea operațiuni repetate de poziționare și încărcare.
RS-6900A folosește servomotoare Panasonic și șuruburi cu bile THK pentru a acționa sistemul său automat de poziționare XYZ.

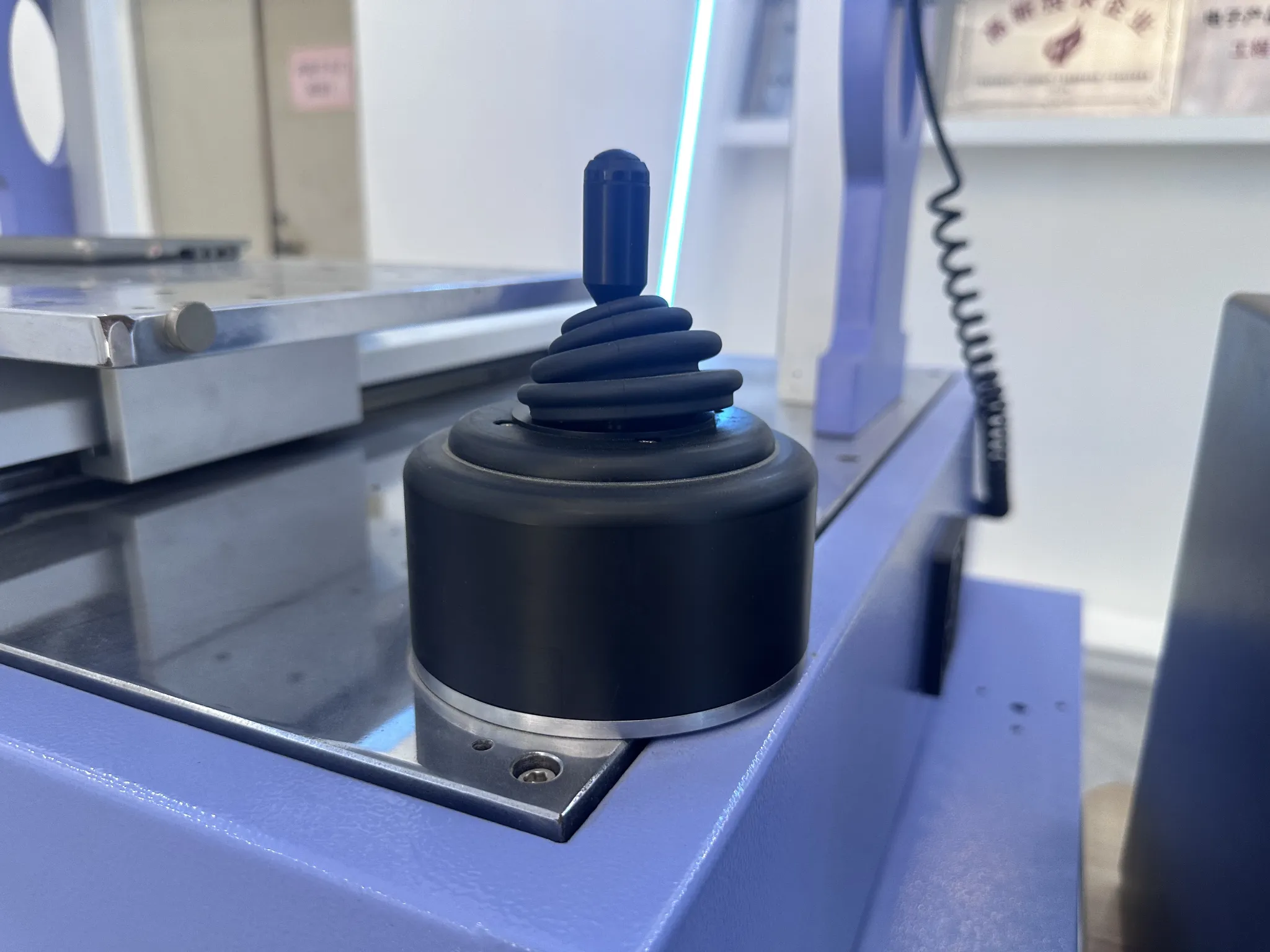

Operatorii pot folosi joystick-ul XY pentru a localiza pozițiile de testare necesare și pentru a le înregistra coordonatele în software.
Odată ce metoda de testare este configurată, mașina se poate deplasa între locațiile programate și poate executa secvența de testare necesară.
Exemplu: Testul Forței de Menținere Multi-Point
Să luăm în considerare un ansamblu cu ecran tactil care necesită măsurători ale forței în mai multe poziții specificate.
Un flux de lucru tipic de testare implică cinci pași:
01 — Securizează eșantionul
Poziționează produsul folosind un corp de suport potrivit.
02 — Definește pozițiile testului
Înregistrează coordonatele XY necesare prin software.
03 — Configurează condițiile de test
Setează condițiile de încărcare și măsurare aplicabile conform procedurii de testare.
04 — Rulează secvența automată
Mașina se deplasează între pozițiile programate și efectuează măsurătorile configurate.
05 — Revizuiește rezultatele testului
Sunt colectate date despre forță și deplasare, se generează curbe de test, iar rezultatele sunt evaluate în funcție de condițiile de acceptare configurate.
Acest flux de lucru este deosebit de util pentru panouri de sticlă, module cu ecran tactil și ansambluri electronice care necesită măsurători în mai multe locații definite.
Intervalul de mișcare XYZ
| Parametru |
Specificații |
| Călătoria pe axa X |
0–460 mm |
| Călătorie pe axa Y |
0–300 mm |
| Călătoria pe axa Z |
0–200 mm |
| Viteza de mișcare XY |
0,1–200 mm/sec |
| Viteza testării pe axa Z |
0,1–500 mm/min |
![]()
Software de testare și analiză de date
Software-ul RS-6900A combină monitorizarea forțelor în timp real, metode de testare programabile și raportarea rezultatelor într-o singură interfață. Inginerii pot configura procedurile de testare, pot revizui curbele de măsurare și pot evalua rezultatele în funcție de condiții predefinite de acceptare.
Curbe în timp real și evaluarea rezultatelor
Afișează curbele forță-deplasare și forță-timp pentru a analiza comportamentul încărcării pe tot parcursul testului. Software-ul suportă judecata automată Pass/Fail bazată pe condițiile de acceptare definite în metoda de testare. Curbele de degradare a vieții sunt disponibile și pentru testele ciclice aplicabile.
Metode de testare programabile
Creează, salvează, recheamă și modifică procedurile de testare pentru teste repetate. Metodele stocate ajută la menținerea unor setări de testare consistente între diferite probe, operatori și loturi de testare.
Stocarea și raportarea datelor
Salvați rezultatele măsurătorilor și curbele de testare, imprimați înregistrările de test și exportați rapoartele în format Excel sau PDF pentru analize și documentare suplimentare.
![]()
Metode de testare și configurații ale dispozitivelor de fixare
Diferite produse electronice necesită metode diferite de poziționare, susținere și încărcare a probei de test.
RS-6900A suportă multiple metode de testare prin setări software adecvate și configurații ale corpurilor de iluminat.
| Metoda de testare |
Aplicații tipice |
| Testarea forței cu un singur punct |
Butoane și componente electronice |
| Testarea forței de reținere multipunct |
Smartphone-uri, tablete și ecrane |
| Testarea deplasării forței |
Butoane, întrerupătoare și interfețe |
| Testarea forței ciclice |
Evaluarea repetată a încărcării |
| Testarea forței laterale a conectorului |
Interfețe USB și pentru căști |
| Îndoire în 3 puncte / 4 puncte |
Sticlă și componente structurale |
| Testarea sarcinii statice |
Ansambluri electronice de produse |

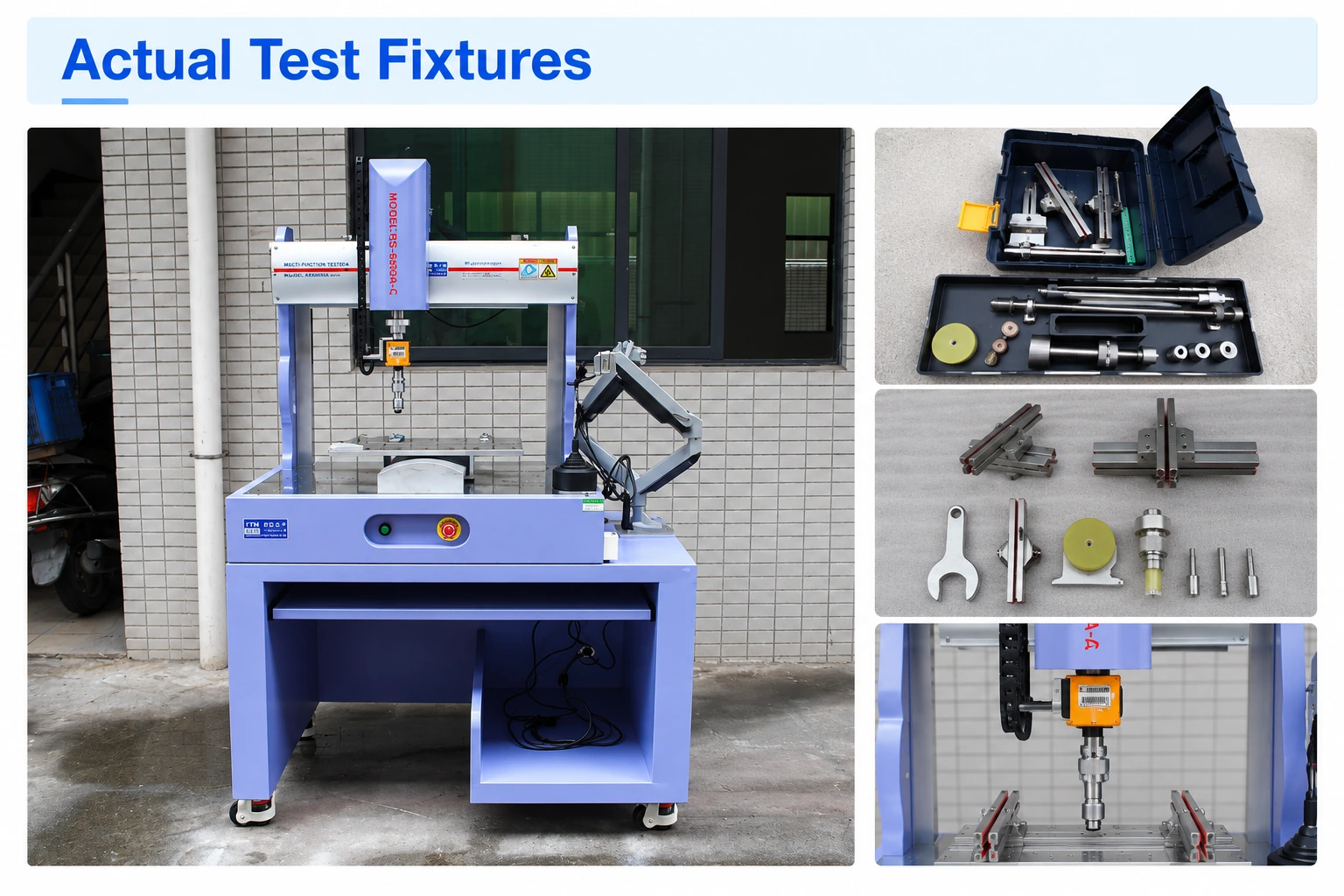

Cerințe pentru corpuri de iluminat personalizate
În funcție de aplicație, sistemul poate necesita:
-
Exemple de corpuri de poziționare
-
Accesorii pentru încărcarea butoanelor
-
Corpuri de susținere pentru geamuri și ecrane tactile
-
Conectori care susțin corpurile de iluminat
-
Corpuri de fixare cu trei sau patru puncte pentru îndoire
-
Corpuri de iluminat personalizate pentru dimensiuni specifice ale probelor
Selecția instalațiilor trebuie revizuită în funcție de geometria probei, direcția de încărcare, forța așteptată și procedura de testare.
Ai un model de desen sau o specificație de test?
Discută cerințele tale de test
![]()
Specificații tehnice ale RS-6900A
Măsurarea forțelor
| Parametru |
Specificații |
| Capacitatea standard a axei Z |
100 kgf |
| Intervale listate de măsurare a sarcinilor |
2 / 5 / 10 / 20 / 50 / 100 kgf |
| Unități de forță |
gf / kgf / n / lb |
Sistemul de Mișcare XYZ
Parametru
Specificații
| Sistem de antrenare |
Motoare servo Panasonic + Șuruburi cu bilă THK |
| >Deplasare pe axa X |
0–460 mm |
| >Y-Axis Travel |
0–300 mm |
| Deplasare pe axa Z |
0–200 mm |
| XY Viteză de mișcare |
0.1–200 mm/sec |
| Viteză de testare pe axa Z |
0.1–500 mm/ | min
| Rezoluție de deplasare |
0.001 mm |
| Precizie a deplasării |
±0.03 mm |
| XY Precizie a deplasării |
±0.02 mm |
Configurația mașinii
| Parametru |
Specificații |
| Dimensiuni maxime ale eșantionului |
W500 × D260 × H150 mm |
| Dimensiunile mașinii |
W1150 × D755 × H1850 mm |
| Greutatea mașinii |
Aprox. 550 kg |
| Sursa de alimentare |
AC220V 50Hz 6A / AC110V 60Hz 10A |
Alegerea configurației potrivite pentru testarea forței
La selectarea unei mașini automate de testare a forței, capacitatea maximă a mașinii nu ar trebui să fie singura considerație.
RS-6900A are o capacitate standard pe axa Z de 100 kgf, în timp ce intervalele de măsură listate includ 2, 5, 10, 20, 50 și 100 kgf.
Configurația adecvată depinde de forța de muncă așteptată, forța maximă anticipată și performanța de măsurare necesară.
O capacitate maximă mai mare nu este automat cea mai bună alegere pentru orice aplicație cu forță redusă.
![]()
RS-6900A vs RS-6900A2
RS-6900A oferă o gamă extinsă de poziționare pe axele X și Z pentru aplicații care necesită acoperire suplimentară a punctelor de testare sau spațiu pentru accesorii.
| Parametru |
RS-6900A |
RS-6900A2 |
| Călătoria pe axa X |
300 mm |
460 mm |
| Călătorie pe axa Y |
300 mm |
300 mm |
| Călătoria pe axa Z |
150 mm |
200 mm |
| Capacitatea standard a axei Z |
100 kgf |
100 kgf |
Sfat de selecție: Confirmă dimensiunile eșantionului, coordonatele punctelor de testare și aranjamentul instalațiilor înainte de a selecta configurația mașinii.
Comandă și suport ingineresc
Configurează sistemul în funcție de cerințele tale de testare
ITM-LAB vă poate ajuta să analizați cererea dumneavoastră, să selectați un interval potrivit de măsurare a forței și să discutați cerințele instalațiilor pe baza probei și procedurii de testare.
Pentru o ofertă exactă, vă rugăm să furnizați:
| Informații |
Detalii necesare |
| Eșantion & Dimensiuni |
Tip produs; lățime × adâncime × înălțime |
| Metoda de testare |
Punct unic, multipunct, ciclic sau îndoire |
| Cerințe de forță |
Forța de muncă așteptată sau sarcina maximă |
| Poziții de test |
Numărul și locația punctelor de măsurare |
| Cerințe pentru meciuri |
Fotografii de exemplu, desene sau procedură de testare |
| Nevoi de raportare |
Curbe, rezultate sau format de raport obligatorii |
Suportul ingineresc include configurarea echipamentelor, consultanță pentru dispozitive personalizate, documentație tehnică, asistență software, precum și aranjamente de instalare și instruire pentru operatori.
Configurează-ți RS-6900A2 pentru aplicația ta
Acțiune cerințele tale de testare cu ITM-LAB pentru a discuta o configurație adecvată a mașinii și a instalațiilor. Solicită o configurare
>![]()
