Mașină servo de testare a tracțiunii de 10–50 kN | RS-8000
10–50 kN Capacitatea mașinii | Celule de sarcină interschimbabile | Clasa 0.5

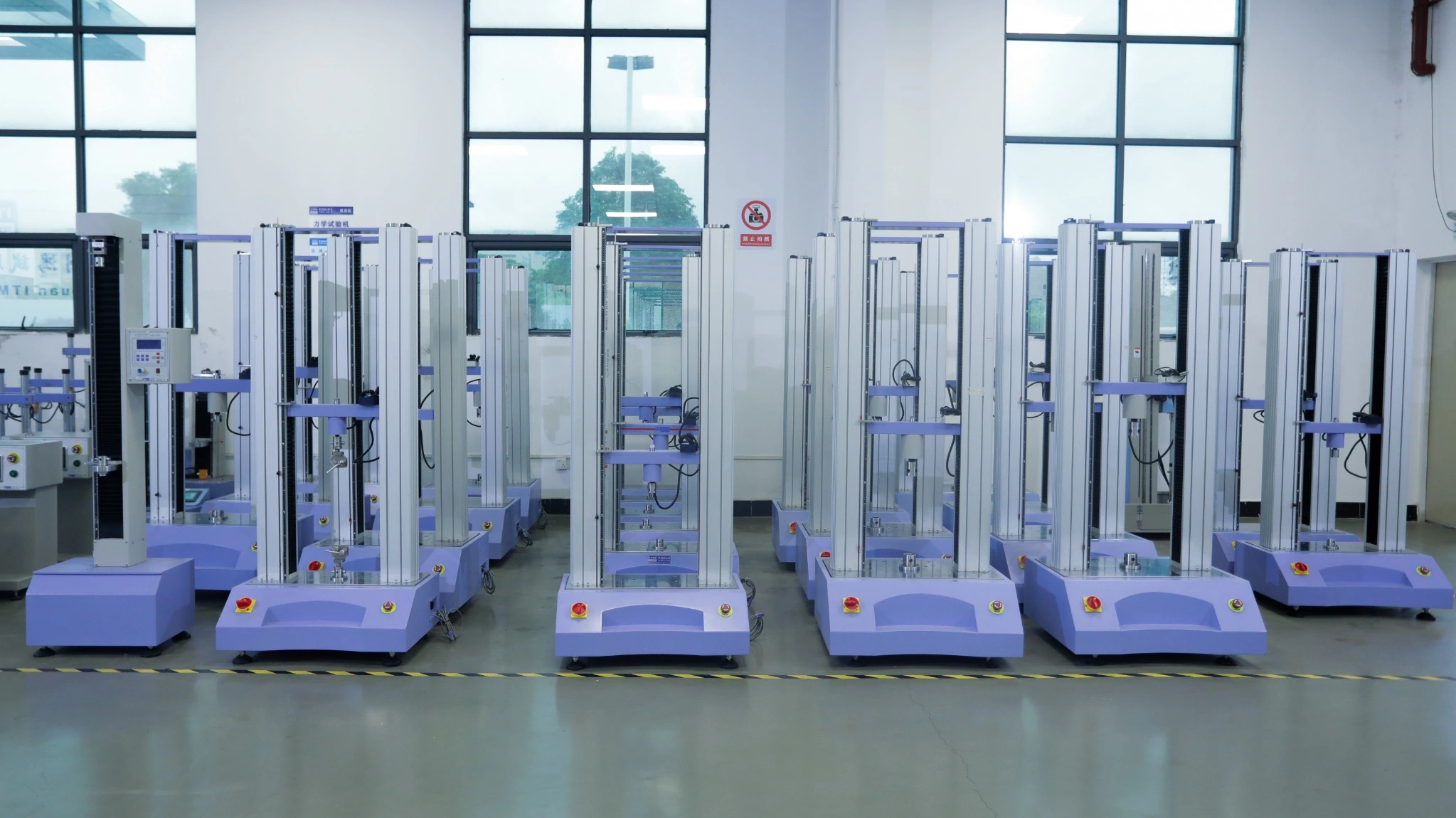

ITM-LAB RS-8000 este o mașină universală de testare cu două coloane, proiectată pentru teste de tracțiune, compresie, îndoire și alte teste mecanice pe materiale și componente.
Disponibil în capacități de utilaj de 10–50 kN, sistemul suportă celule de sarcină interschimbabile pentru diferite cerințe de forță, inclusiv aplicații cu forță redusă folosind senzori de 100 N–2 kN.
Cu mânere specifice aplicației, extensometre opționale și software controlat de calculator, ITM-LAB oferă configurații complete de testare bazate pe proba dumneavoastră, intervalul de forțe necesar și standardul de testare aplicabil. Solicitați o Configurație & Ofertă
Caracteristici cheie
- Măsurătoare Forței Clasa 0.5
Performanța de măsurare clasa 0.5, cu celule de sarcină selectate în funcție de forța de muncă așteptată și intervalul de măsurare necesar.
- Interschimbable Load Cells
Capacitățile senzorilor disponibile variază de la 100 N la 50 kN, permițând aceleiași platforme de testare să se adapteze diferitelor cerințe de forță.
- AC Servo Drive & Dual-Column Frame
O structură cu două coloane și servo-acționare AC asigură mișcarea controlată a capului transversal pentru testarea mecanică.
- Configurabil Grips & Software de testare
Corpurile interschimbabile, uneltele personalizate și software-ul controlat de calculator susțin diferite materiale, metode de testare și cerințe de raportare.
Specificații tehnice
RS-8000 este disponibil cu capacități diferite ale mașinilor, celule de sarcină și configurații pentru spațiul de testare.
| Tip de mașină | >Mașină universală de testare cu două coloane și servo-controlată |
| Capacitatea mașinii | 10 / 20 / 50 kN |
| Load Cell Options | 100 N / 200 N / 500 N / 1 / 2 / 5 / 10 / 20 / 50 kN |
| Precizie a măsurării forței | Clasa 0.5 |
| Load Resolution | 1/500.000 |
| Viteză de test | 0.01–500 mm/min sau 0.01–1000 mm/min* |
| Crosshead Stroke (excluzând mânerele) | 800 mm (1000 mm Opțional) |
| Lățime efectivă a testului | 400 / 500 mm |
| Rezoluție de deplasare | 0.001 mm |
| Sistem de antrenare | AC Servo Motor |
| Force Units | N, kN, gf, kgf, lbf |
| Extensometru | Opțional |
| Dimensiuni externe (W × D × H) | 830 × 670 × 1940 mm |
| Greutate aproximativă a mașinii | 245 kg |
| Sursă de alimentare | AC 220V, 5A |
Opțiunile de viteză de testare depind de configurația mașinii selectate.
Notă tehnică: Capacitatea mașinii și intervalul de măsurare al celulei de sarcină sunt specificații diferite. Intervalul efectiv de măsurare trebuie confirmat în funcție de senzorul selectat și condițiile de calibrare aplicabile.
Aplicații de testare
RS-8000 suportă multiple teste mecanice prin corpuri interschimbabile și configurații software.
Testarea la tracțiune
Măsoară forța de tracțiune, forța de rupere, rezistența la tracțiune și alungirea în materiale plastice, cauciuc, metale, fire, cabluri și materiale inginerești.
Testarea compresiei
Evaluează forța de compresie, deformarea și comportamentul compresiv folosind plăci de compresie adecvate.
Testarea la îndrăzneală
Suportă îndoire în trei puncte și alte metode de flexură aplicabile folosind corpuri dedicate de îndoire.
Aplicații suplimentare de testare
-
Testarea peeling-ului: Benzi adezive, materiale lipite, filme și laminate.
-
Testarea rupturii: cauciuc, elastomeri, folii și materiale flexibile.
-
Testarea forfecării: Materiale, îmbinări și componente folosind unelte specifice aplicației.

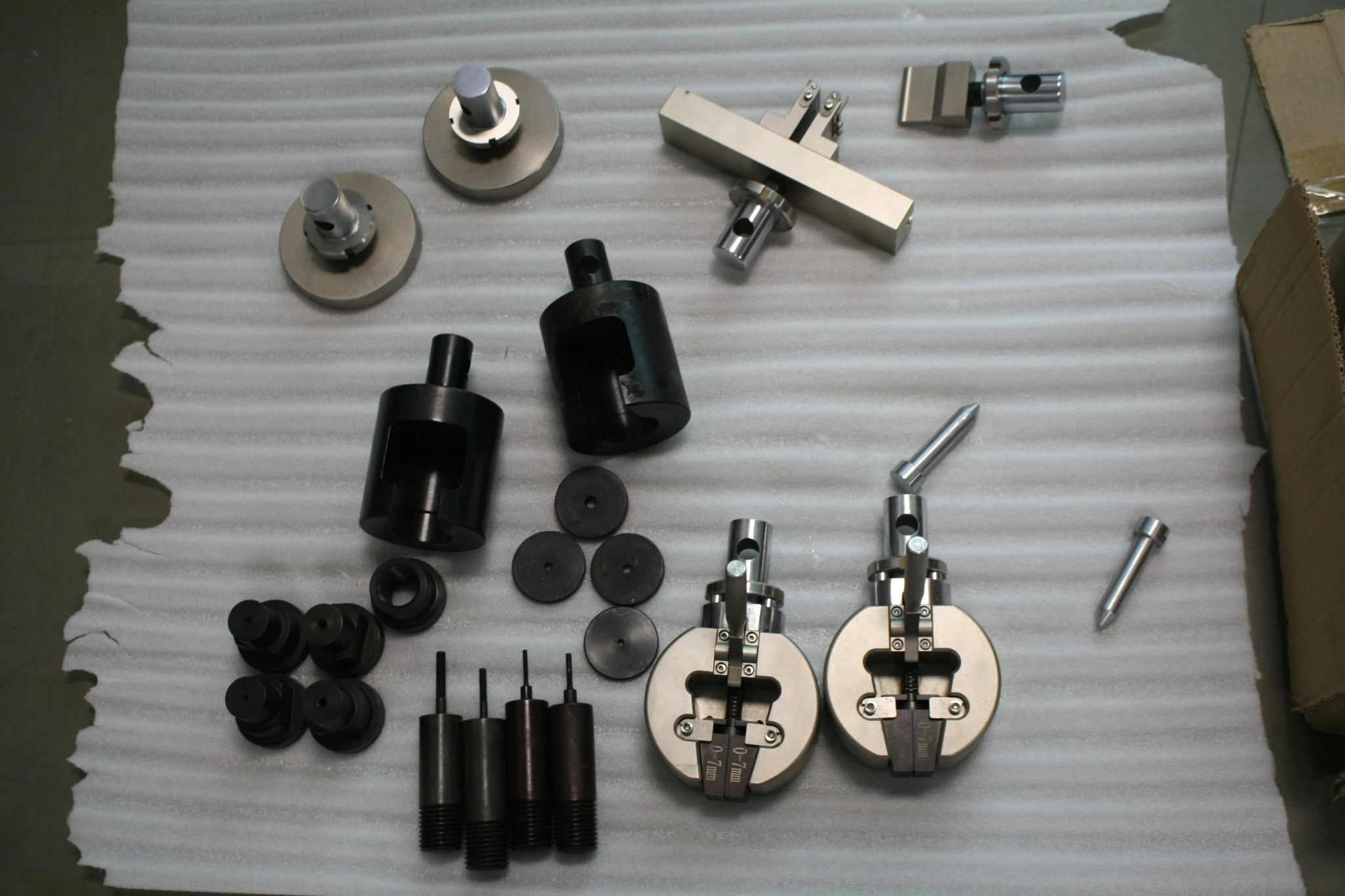

Mânere, Accesorii
și AccesoriiSelecția corectă a corpurilor de iluminat ajută la menținerea alinierii probelor, la minimizarea alunecărilor și la obținerea unor rezultate fiabile ale testelor.
ITM-LAB oferă accesorii interschimbabile și specifice aplicațiilor pentru diferite materiale, geometrii ale probelor și metode de testare.
| Accesoriu / Accesoriu | Aplicații tipice |
|---|---|
| Mânere de tracțiune | Specimene plate și rotunde, materiale plastice, cauciuc și metale |
| Plăci de compresie | Testarea compresiei și deformării |
| Dispozitiv de îndoire cu trei puncte | Rezistența la îndurare și testele de îndoire |
| Elemente Peel | Testarea 90°, 180° și T-peel, după caz |
| Prinderi de sârmă și cabluri | Forța de rupere și testarea tracțiunii |
| Borne / Corpuri de iluminat | Testarea forței de reținere | și a extragerii
| Extensometru | Măsurarea directă a deformării și alungirii probei |
| Accesorii personalizate | Componente neregulate și aplicații speciale de testare |
Configurație flexibilă a celulelor de sarcină
Capacitatea mașinii și intervalul real de măsurare a forței nu sunt aceleași.
De exemplu, o mașină de 50 kN poate fi configurată cu o celulă de sarcină cu capacitate mai mică pentru testarea probelor cu forțe de rupere relativ mici.
Opțiunile disponibile de celule de sarcină variază de la 100 N la 50 kN, în funcție de configurația mașinii selectată.
Senzorul adecvat trebuie selectat în funcție de forța de muncă așteptată, acuratețea necesară a măsurătorilor și standardul de testare aplicabil.
Un extensometru poate fi configurat și atunci când este necesară măsurarea directă a deformației probei.
Software de testare și analiză de date
RS-8000 folosește software de testare controlat de calculator pentru execuția testelor, achiziția datelor și analiza rezultatelor.
>
Configurarea testului
Configurați metoda de testare, dimensiunile probelor, viteza testului și parametrii corespunzători.
Monitorizare în timp real
Înregistrează datele de forță și deplasare pe tot parcursul testului, cu afișare grafică a curbei.
Analiza rezultatelor
În funcție de metoda de testare și configurația sistemului, rezultatele disponibile pot include:
-
Forța maximă și forța de fracțiune
-
Rezistența la tracțiune și alungirea
-
Rezultate la compresie și flexură
-
Forța de dezlipire și rupere
-
Curbe forță–deplasare
-
Curbe tensiune-deformație
-
Evaluarea Treceri/Respingere

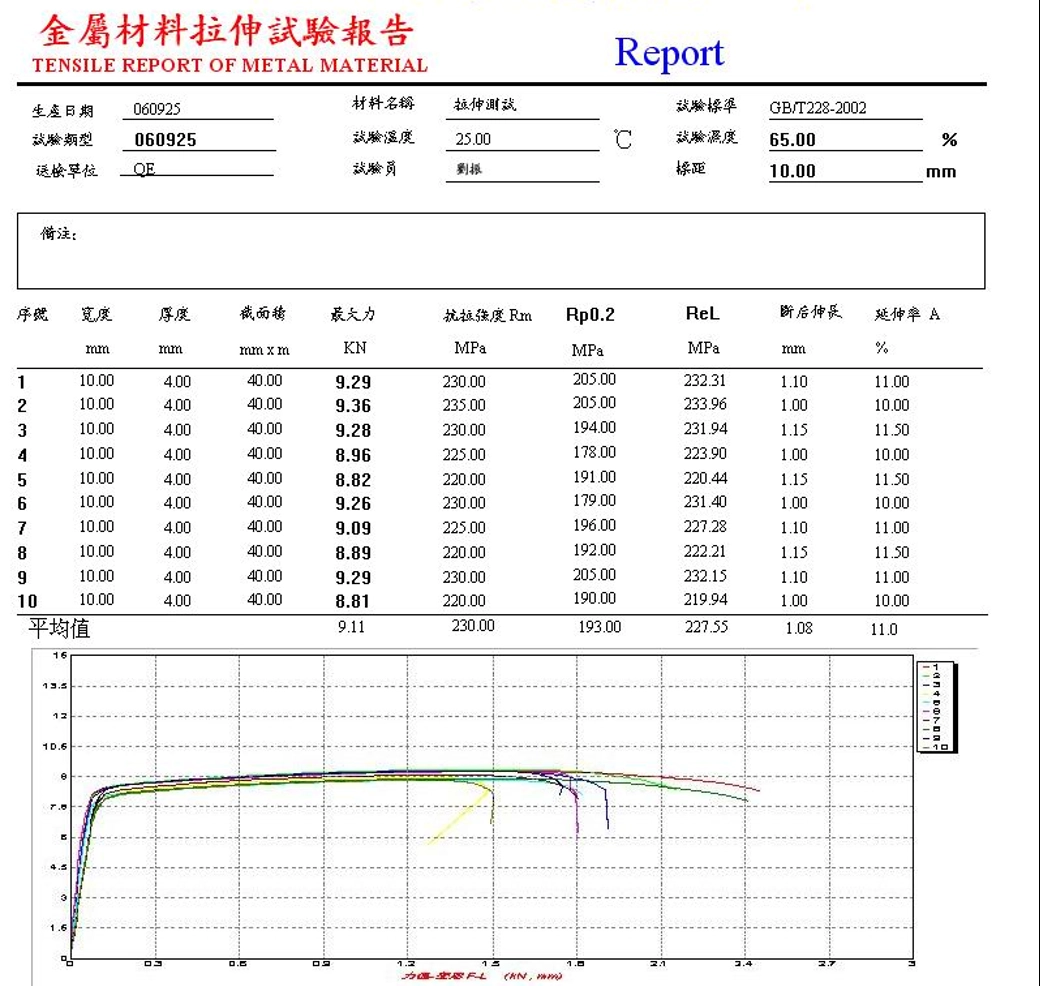

Raportarea testelor
Software-ul suportă înregistrarea datelor de test, analiza curbelor și generarea de rapoarte.
Interfețe software multilingve sunt disponibile pentru diferite medii de operare.
Standarde de testare suportate
RS-8000 poate fi configurat pentru a efectua teste mecanice conform procedurilor relevante ASTM, ISO și GB/T.
| Plastic Tensile | TestingASTM D638 / ISO 527 / GB/T 1040 |
| Metal Tensile | TestingASTM E8/E8M / ISO 6892-1 |
| Testare la Flexiune Plastică | ASTM D790 / ISO 178 |
| Testarea compresiei plastice | ASTM D695 / ISO 604 |
| Testarea rupturii de cauciuc | ASTM D624 |
| T-Peel Testing | ASTM D1876 |
| >Peeling de bandă sensibilă la presiune | ASTM D3330 |
| Lemn & Materiale Structurale | ASTM D143 / ASTM D198 |
Compatibilitate standard
Sistemul complet de testare ar trebui configurat conform ediției standard aplicabile, geometriei probelor, metodei de măsurare necesare și instalațiilor adecvate.
Cum să selectezi configurația corectă pentru RS-8000
Sistemul de testare adecvat ar trebui să corespundă probei, forței de muncă așteptate, metodei de testare și rezultatelor cerute — nu doar cu cea mai mare capacitate disponibilă a mașinii.
Înainte de a finaliza configurația, luați în considerare:
-
Specimen: Material, dimensiuni și geometrie.
-
Forța așteptată: Forța maximă de testare și intervalul necesar de măsurare.
-
Metodă de testare: Tracțiune, compresie, îndoire, coajă, ruptură sau forfecare.
-
Standard de testare: ASTM, ISO, GB/T sau procedură internă.
-
Elemente de iluminat și accesorii: Mânere potrivite, celulă de sarcină și extensometru.
-
Spațiul de testare: Lungimea probei, deformarea așteptată și dimensiunile instalațiilor.
Configurează un sistem de testare pentru aplicația ta
ITM-LAB oferă mai mult decât o mașină universală de testare. Echipa noastră poate asista la selecția capacității mașinilor, potrivirea celulelor de încărcare, instalările personalizate, configurarea software, instalarea și instruirea operatorului.
Pentru a ne ajuta să recomandăm configurația adecvată a RS-8000, vă rugăm să furnizați:
| Informații necesare | Cerința ta de test |
|---|---|
| Mostră / Material | Ce testezi? |
| Dimensiuni ale eșantionului | Lățime, grosime, diametru sau lungime |
| Forța maximă așteptată | N / kN / kgf |
| Metoda de testare | Tracțiune / Compresie / Îndoire / Decojire / Ruptură / Forfecare |
| Standardul de testare | ASTM / ISO / GB/T / Metoda internă |
| Rezultate necesare | Forță, alungire, forță, deplasare etc. |
| Fotografie de exemplu / Desen | Recomandat pentru corpuri de iluminat personalizate |
Trimiteți-ne detaliile despre probă și cerințele de testare. Vă vom ajuta la configurarea unui sistem de testare RS-8000 potrivit pentru aplicația dumneavoastră.
Ce capacitate ar trebui să aleg pentru RS-8000?
Selectați capacitatea mașinii în funcție de forța maximă de testare așteptată și intervalul de măsurare necesar. O mașină cu capacitate mai mare nu este automat mai potrivită pentru fiecare probă.
Poate un RS-8000 de 50 kN să efectueze teste cu forță redusă?
Da. O mașină de 50 kN poate fi echipată cu o celulă de sarcină de capacitate mai mică, cum ar fi 100 N, 500 N, 1 kN sau 2 kN, pentru aplicații potrivite cu forță redusă.
Intervalul efectiv utilizabil de măsurare depinde de senzorul selectat și de condițiile sale de calibrare.
Poate RS-8000 să efectueze atât teste de tracțiune, cât și de compresie?
Da. Aceeași mașină poate efectua teste de tracțiune și compresie folosind corpurile de iluminat și metodele software adecvate. Testarea de îndoire, decolare, ruptură și forfecare poate fi, de asemenea, susținută prin configurații adecvate.
Poate ITM-LAB să ofere corpuri de iluminat personalizate?
Da. Corpurile de iluminat personalizate pot fi dezvoltate în funcție de geometria probelor, metoda de testare și forța așteptată. Fotografiile de probă, dimensiunile sau desenele ajută la determinarea designului potrivit.
Am nevoie de un extensometru?
Un extensometru poate fi necesar atunci când standardul aplicabil specifică măsurarea directă a deformației sau când deplasarea capului transversal nu este suficientă pentru rezultatul dorit.
RS-8000 suportă testarea ASTM și ISO?
RS-8000 poate suporta o gamă largă de metode de testare mecanică ASTM și ISO. Conformitatea cu o anumită procedură depinde de configurația completă a mașinii și de ediția standard aplicabilă.
