Un client solicită o mașină de testare a tracțiunii 50 kN pentru o țesătură industrială.
Singura informație de test furnizată este:
Forță de rupere: aproximativ 18 kN.
Prima noastră întrebare nu ar fi dacă 50 kN sunt suficiente.
Am cere să vedem specimenul.
O bandă acoperită de 50 mm, un material de armură îngust și o probă lată din material tehnic pot produce toate un rezultat de 18 kN. Nu au neapărat nevoie de aceleași mânere, aceleași lungimi, curse sau chiar aceeași metodă de testare.
Această distincție contează deoarece textile industriale este o categorie de materiale, nu o metodă de testare la tracțiune.
Înainte de a alege rama, trebuie să știm ce produs devine textul, ce specificație guvernează testul, ce probă cere specificația respectivă și ce trebuie de fapt laboratorul să măsoare.
Pentru aplicații textile cu forță mai mare, cadrul poate fi cea mai ușoară parte a specificației.
Textile industriale este o categorie de materiale, nu o metodă de testare
"Industrial textile" acoperă o gamă surprinzător de largă de materiale inginerizate.
Un laborator ar putea lucra astăzi cu o țesătură grea țesută, mâine cu un material tehnic acoperit și săptămâna viitoare cu un produs de întărire îngustă.
Tot trei pot fi testate la tracțiune.
Asta nu le face același test.
| Material / Produs | Ce s-ar putea schimba în Test |
|---|---|
| Material țesut gros | Direcție, lățimea probei, pregătirea muchii, comportamentul prinderii |
| Textile acoperit | Interacțiunea suprafeței cu fălcile, răspunsul substratului/stratului |
| Geotextile | Geometria probelor specifică produsului și procedura de testare |
| Țesătură îngustă / webbing | Calea de încărcare concentrată și aranjamentul prinderii |
| Textile de întărire | Sensibilitate mai mare la forță și aliniere |
| Filter / technical fabric | Deformare și defectare dependente de construcție |
Chiar și cuvântul strength are nevoie de context.
Raportăm forța totală de rupere? Un rezultat normalizat conform unei metode specifice produsului? Forță maximă într-o singură direcție a produsului? Un răspuns de extindere a forței?
Cerința guvernantă a testului răspunde la aceste întrebări.
Mașina nu.

Începe cu cerința de produs
Înainte de a cita o mașină, vrem să stabilim patru lucruri:
Care este produsul final?
Ce standard sau specificație de client controlează testul?
Ce probă cere această cerință?
Ce rezultat trebuie raportat?
Acest lucru este mai util decât să începi cu capacitatea mașinii.
O cerință de produs poate defini lățimea probei, lungimea liberă, direcția, procedura de condiționare, rata de testare, aranjamentul prinderii și calculul rezultatului. Unele cerințe definesc, de asemenea, modul în care anumite locații de defectare ar trebui tratate.
Prin urmare, se dezvoltă o specificație rațională a sistemului de testare în această direcție:
↓
↓
METODĂ DE TESTARE APLICABILĂ
↓
SPECIMEN
↓
↓
SISTEM DE
TESTARENu invers.
Acest lucru este deosebit de important atunci când un client are deja o specificație internă. O metodă generică de textile nu ar trebui să înlocuiască automat o cerință specifică unui produs doar pentru că furnizorul de echipamente este mai familiarizat cu ea.

18 kN este util. Tot nu este suficient.
Să presupunem că un laborator ne trimite două seturi de date istorice.
Produsul A
Forță de frânare de rutină:
14–18 kN
Rezultat superior observat:
21 kN
Produsul B
Forță de frânare de rutină:
26–31 kN
Rezultat superior observat:
35 kN
Acestea sunt exemple ilustrative de dimensionare a echipamentelor, nu valori de acceptare dintr-un anumit standard textil.
Ambele ne spun imediat ceva important:
Aceasta nu mai este o aplicație fabric cu forță redusă.
Un material textil poate fi subțire, flexibil și ușor de ridicat manual, în timp ce trece zeci de kilonewtoni printr-o mașină de tracțiune.
Dar chiar și 35 kN nu este suficientă informație pentru a finaliza specificația.
Trebuie să știm încă lățimea probei.
Trebuie să știm cum este ținut.
Trebuie să știm cât de departe se întinde.
Și trebuie să știm dacă 35 kN reprezintă testare de rutină sau un rezultat ocazional superior.
De aceea facem distincția între

Unde funcționează de fapt laboratorul?
Imaginează-ți acest program de testare:
Cele mai multe teste zilnice: 12–22 kN
Produse ocazionale cu forță mare: 32–36 kN
Mașină în analiză: 50 kN
Cadrul de 50 kN răspunde la o întrebare:
Poate mașina să suporte forța necesară?
Nu răspunde la altceva:
Unde are nevoie laboratorul de performanțe utile de măsurare a forței în fiecare zi?
Majoritatea testărilor acestui laborator au loc între 12 și 22 kN.
Asta contează când este selectată configurația de măsurare a sarcinii.
Probele ocazionale de 36 kN contează, deoarece întregul sistem are nevoie în continuare de capacitate suficientă pentru el.
De aceea capacitatea cadrului și intervalul normal de lucru ar trebui discutate separat.
O mașină de 50 kN nu înseamnă că fiecare probă este un "test de 50 kN."

Când încetează un tester de textile cu forță redusă să mai fie platforma potrivită?
Nu există un număr universal de forță în care un "tester de textile" devine brusc mașina greșită, iar o mașină universală de testare cu capacitate mai mare devine cea corectă.
Tranziția este specifică aplicației.
O platformă cu capacitate mai mare devine demnă de evaluare atunci când forța așteptată se apropie sau depășește capacitatea utilizabilă a sistemului existent.
Dar forța nu este singurul motiv.
Probele industriale pot necesita de asemenea:
- mânere fizic mai mari;
- capacitate de încărcare a prinderii mai mare;
- fața maxilarului mai lată;
- mai mult spațiu vertical de testare;
- cursă mai mare a capului transversal;
- adaptoare sau accesorii mai grele;
- capacitate suplimentară pentru familiile viitoare de produse.
Pentru testarea țesăturii cu forțe reduse, o platformă precum ITM-lab RS-8010A poate fi potrivită, în funcție de metodă și configurație.
Odată ce aplicația intră în forțe de rupere mult mai mari, platforma RS-8000 10–50 kN devine un sistem demn de evaluat.
Limita ar trebui determinată din test.
Nu din cuvintele fabric sau textile industriale.
Dacă aplicația dumneavoastră este în mod specific un test ASTM D5035 pentru forța de rupere și alungirea benzii, folosiți ghidul nostru dedicat ASTM D5035 pentru pregătirea probelor, benzile desfășurate versus tăiate, direcția materialului, lățimea probei și configurația sistemului cu forțe reduse.
Mânerul devine adesea partea dificilă
Dacă se așteaptă ca o probă să se rupă la 20 kN, dar începe să alunece prin fălci la 12 kN, creșterea capacității cadrului nu ajută la nimic.
Mașina poate trage mai tare.
Proba nu poate primi corect acea forță.
Aici testarea textilă cu forțe mai mari devine o problemă de aplicație, nu o simplă problemă de capacitate a mașinii.
Înainte de a configura mânerele, vrem să știm:
| Ce trebuie să știm | De ce contează |
|---|---|
| Lățimea probei | Determină lățimea necesară de prindere și distribuția sarcinii |
| Grosime | Afectează deschiderea maxilarului și imobilizarea |
| Surface | Materialele netede, aspre și acoperite se comportă diferit în contact |
| Construcție | Structurile țesute, acoperite și întărite răspund diferit |
| Forță așteptată | Priza și capacitatea adaptorului trebuie să suporte sarcina |
| Alungirea așteptată | Interfața probă/prindere trebuie să rămână stabilă în timpul extinderii |
| Locație de defecțiune existentă | Ajută la identificarea dacă configurația curentă influențează rezultatul |
O fotografie a probei reale este adesea mai utilă aici decât o altă pagină cu specificații ale mașinii.
Slip
Extragerea evidentă este ușor de identificat.
Alunecare progresivă este mai puțin evidentă.
Proba se poate deplasa treptat în raport cu maxilarul în timp ce mașina continuă încărcarea. Dacă extensia este evaluată, această mișcare poate fi deosebit de problematică deoarece nu toată deplasarea înregistrată reprezintă neapărat deformarea regiunii de testare intenționate.
Răspunsul nu este întotdeauna "strânge mai tare."
Rupere a marginii maxilarului
Dacă mergi prea departe în direcția opusă, materialul poate ceda repetat la marginea mânerului.
Aceasta poate indica o deteriorare locală sau o concentrație de tensiune introdusă de aranjamentul de prindere.
Din nou, simpla creștere a presiunii de prindere nu este o soluție universală.
Scopul este transferul stabil al încărcării fără a crea o nouă poziție dominantă de defectare.
Introducere inegală a încărcării
Exemplarele textile late introduc o altă problemă.
Dacă o parte devine întinsă înaintea celeilalte, proba nu începe testul sub o sarcină axială curată și uniformă.
Până când ultimul vârf apare pe ecran, proba poate să fi experimentat deja o încărcare asimetrică.
Din acest motiv, centrarea și instalarea probei repetabile contează mai mult decât par uneori.
Ce s-a întâmplat la mânere?
Când un rezultat pare neobișnuit, nu te opri la valoarea forței.
Scoate proba și uită-te la ea.
O defecțiune credibilă în regiunea de testare dorită spune o poveste diferită față de o bandă care a fost scoasă din fălci.
Un exemplar care se rupe repetat imediat lângă mâner merită investigat.
La fel face și unul care rupe o muchie mult înaintea celei opuse.
| Observation | Ce am verifica |
|---|---|
| Defectare în regiunea de testare intenționată | Consistență cu metoda de testare aplicabilă |
| Extragere vizibilă | Adecvare și reținere a prinderii |
| Rupere imediată la marginea maxilarului | Concentrație locală de stres sau deteriorare a prinderii |
| Defecțiune unilaterală / asimetrică | Aliniere, pregătirea probei și introducerea încărcării |
| Stratul se separă de substrat | Construcția materialului și potrivirea metodei |
| Extensie aparentă neașteptat de mare | Deformarea probei versus posibila mișcare a prinderii |
Acestea sunt indicii de depanare, nu reguli universale de promovare/respinsă.
Produsul sau standardul de testare aplicabil decide cum trebuie interpretat un anumit defect.
Dar specimenul rupt rămâne totuși o dovadă valoroasă.
O valoare de forță de vârf este mai ușor de crezut atunci când proba arată o traiectorie credibilă de încărcare.

Același 25 kN. Exemplare complet diferite.
Considerați două teste de tracțiune.
Primul exemplar este:
25 mm lățime
Forță maximă:
25 kN
Al doilea exemplar este:
200 mm lățime
Forță maximă:
25 kN
Celula de sarcină vede 25 kN în ambele cazuri.
Mânerul nu.
Menținerea a 25 kN printr-un eșantion îngust și introducerea aceleiași forțe totale printr-un textil mult mai lat sunt probleme diferite ale instalațiilor.
Lățimea afectează geometria fălcii necesare, aria de contact, distribuția sarcinii, centrarea și dimensiunile corpului de iluminat.
De aceea:
Forță maximă: 25 kN
nu este suficient pentru a selecta mânerul.
Adaugă:
Lățime probă: 50
mm
iar solicitarea devine mult mai utilă.

forța determină capacitatea. Extensia determină spațiul.
Forța este doar o dimensiune fizică a testului.
Să presupunem că lungimea necesară a testului liber este:
200 mm
iar specimenul se poate extinde aproximativ:
80 mm
înainte de ruptură.
Regiunea de testare nu rămâne lungă de 200 mm.
Mașina are nevoie de suficientă mișcare utilizabilă și spațiu vertical pentru a acomoda extensia.
Și proba nu este singurul lucru care ocupă spațiul de testare.
Mânerele superioare și inferioare, adaptoarele și componentele trenului de încărcare ocupă toate spațiu.
Acest lucru devine deosebit de important atunci când materialul se combină:
O probă de 30 kN cu extensie limitată și una de 30 kN cu extensie substanțială pot încadra aceeași capacitate de forță, necesitând configurații fizice de testare destul de diferite.
Așadar, de obicei cerem ambele:
Forță maximă așteptată
and
Unul ajută la dimensionarea sistemului de încărcare.
Cealaltă ajută la determinarea dacă proba poate finaliza fizic testul.
Nu împrumuta viteza de testare de la un alt fabric
"Ce viteză de test ar trebui să folosesc?" sună ca o întrebare de setare a mașinii.
De obicei este o întrebare de metodă de test.
Textilele industriale nu împart o singură viteză universală de cap transversal. Produsul aplicabil sau specificația de testare poate defini direct rata sau poate stabili procedura de încărcare într-un alt mod.
Asta înseamnă că viteza folosită cu succes pentru o singură țesătură nu ar trebui să fie copiată automat pe un material textil acoperit sau un produs de întărire.
Secvența mai bună este:
Echipamentul trebuie să reproducă procedura necesară.
Nu ar trebui să-l inventeze.
Ce ai nevoie de fapt de la test?
Pentru unele verificări de producție, ieșirea cheie poate fi simplă:
Forță de rupere
Pentru un alt program, clientul poate avea nevoie:
Un laborator de dezvoltare poate dore, de asemenea:
Force-Extension + Failure Observation
Acestea nu sunt cerințe interschimbabile.
Două exemplare pot atinge aceeași forță maximă și se pot comporta destul de diferit pe drum.
Se poate construi forța lin înainte de ruptură.
Altul poate prezenta mișcare structurală progresivă, interacțiune cu priza sau un răspuns foarte diferit la extensie înainte de a atinge un vârf similar.
Dacă laboratorul trebuie să înțeleagă acest comportament, stocarea doar a numărului final de forță maximă lasă informații utile în urmă.
Definiți ieșirile necesare înainte ca configurația de măsurare să fie finalizată.
Un exemplu real de selecție
Gândește-te la un client care testează un material textil industrial țesut de înaltă rezistență.
Întrebarea arată astfel:
Produs final: componentă de armare industrială
Acum putem începe să luăm decizii utile privind echipamentele.
Frame
O platformă de 5 kN clar nu acoperă sarcina așteptată.
Cu o forță maximă așteptată în jur de 32 kN, o configurație RS-8000 50 kN RS-8000 este o platformă rezonabilă de evaluat.
Asta nu înseamnă că selecția s-a încheiat.
Măsurare încărcături
Majoritatea probelor zilnice sunt așteptate între 16 și 24 kN.
Valoarea de 32 kN contează pentru capacitatea superioară.
Intervalul 16–24 kN ne spune unde are loc cea mai mare măsurătoare de rutină.
Dorim ambele informații înainte de a finaliza configurația de măsurare a sarcinii.
Grip
Acum trebuie să vedem materialul.
Un exemplar țesut aspru de 50 mm și unul acoperit neted de 50 mm pot necesita abordări diferite chiar și atunci când forțele lor de rupere sunt similare.
Am dori grosimea, condiția suprafeței și o fotografie a probei.
Dacă clientul are deja o problemă—de exemplu, alunecare la 18 kN—aceasta trebuie menționată înainte de selectarea corpului de iluminat.
Spațiu de testare
Mai avem nevoie de lungimea ecartamentului și de alungirea așteptată.
Aceste valori ajută la determinarea cursei necesare și a spațiului utilizabil de testare după instalarea mânerelor.
Data
Laboratorul are nevoie atât de forță de maximă, cât și de curba forță-extensie.
Așadar, configurația de raportare și măsurare trebuie să susțină această cerință.
În acest moment nu mai alegem o "mașină de tracțiune de 50 kN" generică.
Configurăm un sistem de testare pentru o probă specifică.
De ce intră RS-8000 în discuție

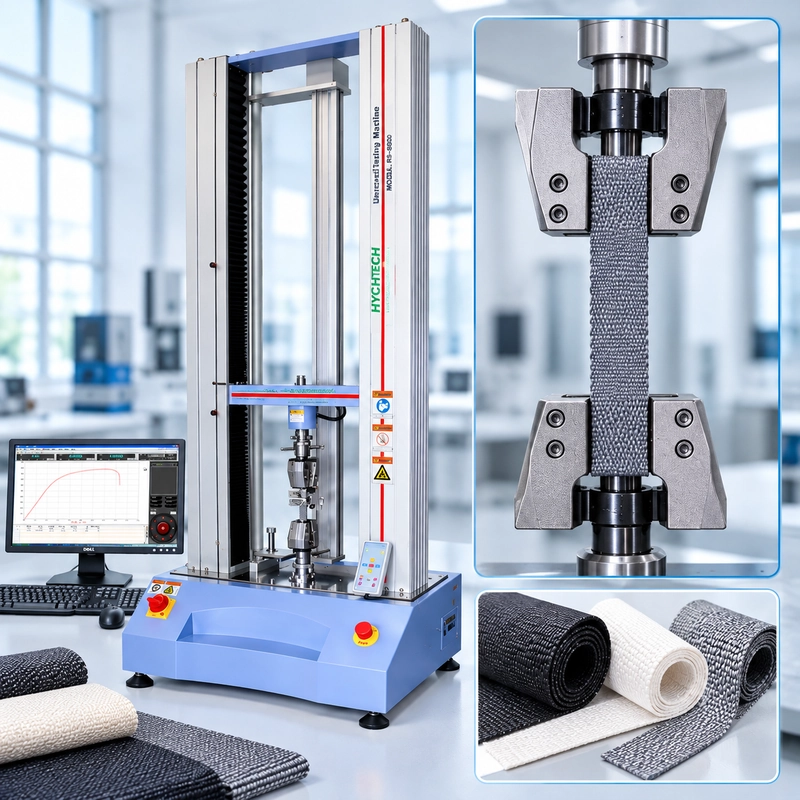

The ITM-LAB RS-8000 Universal Testing Machine acoperă capacitățile de forță de la 10 până la 50 kN.
Pentru această aplicație, acest lucru contează deoarece unele teste textile industriale de înaltă rezistență depășesc gama practică a sistemelor de testare a țesăturilor cu forță redusă.
Dar capacitatea este doar punctul de plecare.
O configurație utilă RS-8000 trebuie construită în jurul următoarelor:
Forță de muncă normală
Cerință de prindere
Rezultate necesare
Nu am recomanda o configurație de 50 kN doar pentru că proba cea mai puternică a unui client ajunge la 30 kN.
Celula de sarcină și mânerele trebuie totuși să aibă sens pentru proba propriu-zisă.
Schimbări zilnice de volum în conversația instalațiilor
Un dispozitiv poate funcționa tehnic și totuși poate complica viața unui laborator de producție.
Considerați clientul din exemplul nostru:
60 exemplare pe zi
Fiecare probă trebuie poziționată, centrată, fixată, testată și îndepărtată.
Dacă schimbarea durează câteva minute deoarece materialul este dificil de alinat, gripul devine o problemă de debit, dar și mecanică.
Acest lucru contează și mai mult când un laborator alternează între mai multe lățimi de produs.
Pentru controlul calității de rutină, cerem:
Câte probe testați pe zi?
și:
Cât de des schimbați tipul de probă?
Aceste întrebări nu schimbă forța de rupere a materialului.
Pot schimba ceea ce face o stație de testare practică.
Foaie de parcurs pentru selecția sistemului industrial de testare a tracțiunii
textileTrimite-ne aceste 8 detalii
Dacă doriți să evaluăm o aplicație industrială de tracțiune textilă, nu este nevoie să pregătiți mai întâi o specificație completă a mașinii.
Trimite:
Material / produs final - Standardul aplicabil sau specificația clientului
- Lățime × grosime a probei
- Lungimea ecartamentului
Tipic + forță maximă de fracțiune Alungirea așteptată - Rezultate necesare
Fotografie sau desen specimen
O fotografie este deosebit de utilă atunci când prinderea este probabil dificilă.
Nu știi încă forța de rupere?
Trimiteți mai întâi standardul standardul aplicabil, informațiile despre material și desenul probei.
Dacă deja ai date de test de la o altă mașină, include și asta.
Și dacă problema actuală este:
Proba alunecă.
sau:
Se rupe mereu la prindere.
spune-ne.
Aceste informații pot fi mai utile pentru alegerea corpurilor de iluminat decât capacitatea mașinii pe care ai planificat inițial să o cumperi.
FAQ
Ce mașină de testare a tracțiunii este potrivită pentru textilele industriale?
Nu există o capacitate unică a mașinii pentru toate textilele industriale.
Începe cu cerința aplicabilă a produsului, geometria probelor, forța de fracțiune așteptată și intervalul normal al forței de lucru. Apoi evaluează capacitatea de prindere, alungirea, cursa și rezultatele necesare.
Pentru aplicații cu forță mai mare în intervalul corespunzător, poate fi evaluată an ITM-LAB RS-8000 10–50 kN Universal Testing Machine
.Este ASTM D5035 potrivit pentru toate textilele industriale?
Nr.
ASTM D5035 acoperă testarea forței de rupere și a alungirii prin metoda benzii pentru țesături în cadrul domeniului său. "Textile industrial" acoperă o gamă mult mai largă de produse.
Un material geotextil, material de armătură, produs industrial acoperit sau textil îngust poate fi guvernat de un produs diferit sau de cerințele clientului.
Folosiți cerința care se aplică efectiv produsului finit, în loc să atribuiți ASTM D5035 doar pentru că proba este textilă.
Când am nevoie de un tester de tracțiune textilă cu capacitate mai mare?
Luați în considerare o platformă cu capacitate mai mare atunci când forța de testare așteptată se apropie sau depășește capacitatea utilizabilă a sistemului existent.
Luați în considerare și dimensiunea și capacitatea mânerului, lățimea probelor, cursa, spațiul de testare și cerințele viitoare ale produsului.
Decizia nu ar trebui să se bazeze doar pe forță.
De ce alunecă țesătura industrială în prinderile de tracțiune?
Cauzele posibile includ suprafața probei, restricția insuficientă, geometria maxilarului nepotrivită, lățimea prinderii sau un element de fixare nepotrivit pentru sarcina necesară.
Creșterea presiunii de strângere nu este întotdeauna soluția corectă deoarece presiunea locală excesivă poate provoca leziuni ale ariei maxilarului sau cedare prematură.
Scopul este transferul stabil al încărcării fără a crea un nou mecanism de defectare.
Este suficientă o mașină de 50 kN pentru un test textil de 30 kN?
Cadrul are o capacitate nominală peste forța așteptată de 30 kN, dar acest lucru singur nu confirmă sistemul complet.
Celula de sarcină, grip-urile, adaptoarele, lățimea probelor, alungirea așteptată, cursă și spațiul utilizabil de testare trebuie, de asemenea, verificate în raport cu cerința aplicabilă de testare.
Pentru testarea textilelor cu forță mare, întregul tren de încărcare contează.
O ultimă verificare înainte să specifici mașina
Dacă o interogare spune doar:
Textile industriale. Este necesară o mașină de 50 kN.
încă nu avem suficiente informații pentru a configura testul.
Trimiteți-ne lățimea probei, metoda de testare aplicabilă și intervalul de forță așteptat.
O fotografie a materialului real este și mai bună.
De acolo, putem determina dacă RS-8000 este platforma potrivită — și, la fel de important, ce trebuie instalat între celula de sarcină și probă pentru ca rezultatul să fie util.
